Замена вентилятора видеокарты EVGA GeForce GTX 1080 FTW2 DT GAMING с iCX охладителем

Если на разъемах HDMI или Display Port есть пыльники, удалите их

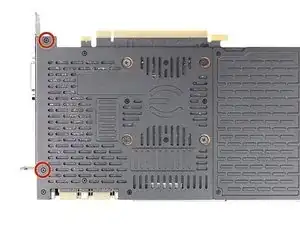

Удалите 3 винта с помощью отвертки Philips #1 (красная)

Удалите 2 стойки с помощью головки на 5 мм

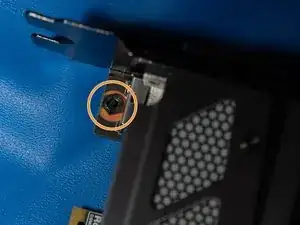

Удалите верхний винт с помощью отвертки Philips #0 (синяя)

Удалите нижний винт и гайку с помощью отвертки Philips #0. Удерживайте гайку пальцем, чтобы она не вращалась при освобождении винта.

Осторожно проведите плату между задней крышкой и платой схемы. Она должна выйти без особых усилий.

Если она не хочет выходить, проверьте, что правильный винт был удален с верхней части видеокарты.

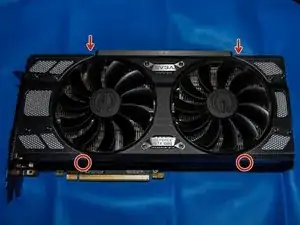

С помощью шестигранника на 1.5 мм удалите 4 винта (по одному в каждом углу), чтобы освободить корпус.

Примечание: на каждой угловой пластине имеется 4 винта, другие 3 винта не нужно удалять.

Корпус должен легко сниматься, на проводке для подсветки.

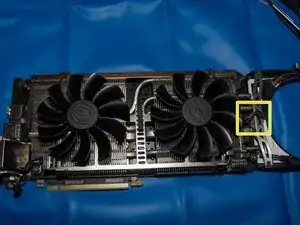

Разъем для проводки находится на внутреннем конце, ближе к разъемам питания.

Разъем можно отключить, чтобы полностью отделить корпус, или оставить подключенным, если нужно только получить доступ к вентиляторам.

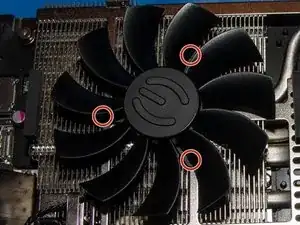

С помощью отвертки Philips #1 доберитесь между ребрами радиатора, чтобы открутить 3 винта, крепящих вентилятор к радиатору.

Проводка проходит под синей клипсой, и потянув провод вниз, вы сможете освободить его.

Красный квадрат - это место расположения разъема на плате.

Используйте пинцет, чтобы осторожно отключить разъем.
