Замена стекла сканера HP PSC 2355

Возьмитесь за крышку сканера спереди устройства и поднимите крышку до упора, чтобы она зафиксировалась в вертикальном положении.

Двумя руками возьмитесь за крышку по обеим сторонам возле петель и потяните прямо вверх, чтобы отсоединить крышку от каждой петли.

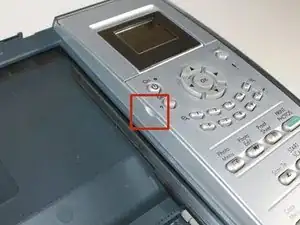

Найдите выемку для пальца на внутренней верхней левой части облицовочной панели (панели управления).

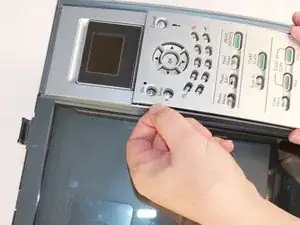

Поместите указательный палец в выемку и подденьте вверх, чтобы отщёлкнуть панель.

Отложите крышку панели в сторону.

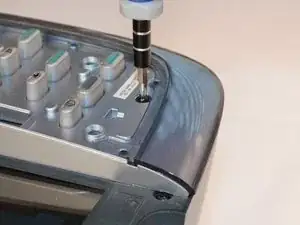

Используйте отвертку Torx T9, чтобы выкрутить винт длиной 9 мм.

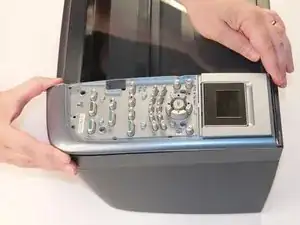

Со стороны передней панели принтера снимите панель кнопок, потянув её на себя и слегка приподняв.

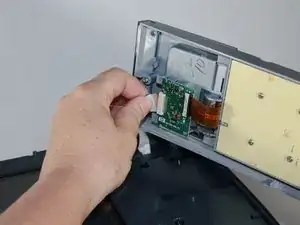

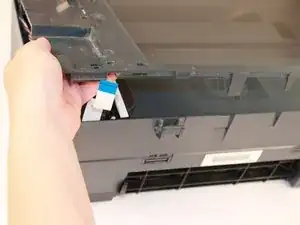

Отключите белый ленточный кабель, удерживая его большим и указательным пальцами.

Аккуратно потяните, чтобы отсоединить ленту от зелёной печатной платы.

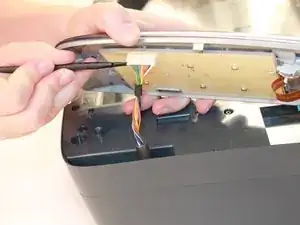

Далее используйте лопатку, чтобы поддеть плоский ленточный кабель у пластикового разъёма. Осторожно отделите его от контактов на панели кнопок.

Теперь вся панель кнопок должна быть полностью отключена от принтера.

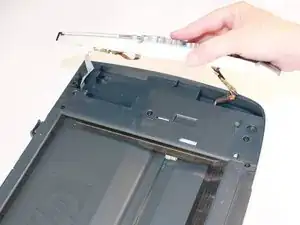

Отложите панель кнопок в сторону.

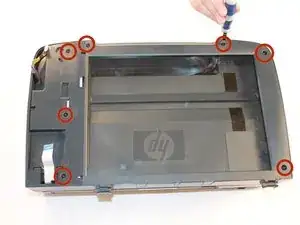

С помощью отвертки Torx T9 выкрутите семь винтов длиной 9 мм в верхней пластиковой рамке вокруг стекла.

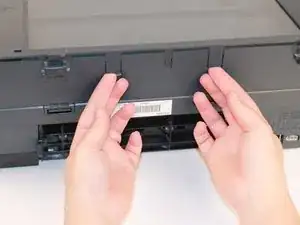

Со стороны задней части принтера найдите два больших пластиковых язычка, как показано.

Поместив указательные пальцы под каждый язычок, одновременно и осторожно потяните язычки на себя и вверх, чтобы освободить их из пластиковых защёлок позади них.

Снимите всю пластиковую рамку, удерживающую стекло.

Осторожно приподнимите стеклянную/пластиковую платформу за край на стороне, противоположной секции с кнопками/панелью управления.

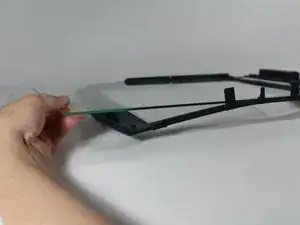

Как показано на втором изображении, аккуратно приподнимите стеклянное полотно так, чтобы оно оказалось выше пластикового язычка, который фиксирует его на месте.

Продолжайте сдвигать стеклянное полотно и снимать его поверх пластикового язычка, чтобы полностью извлечь его из пластиковой основы.

Установите новое стекло. Для полной сборки принтера выполните эти действия в обратном порядке.
