Замена кнопки питания HP Photosmart Premium e-All-in-One C310a

Наклоните сенсорный экран вперед на максимально возможный угол.

Выкрутите два (2) винта Torx длиной 15 мм, расположенные сзади экрана.

После удаления винтов потяните нижние передние углы экрана вверх ровно и постоянно, пока он не освободится.

Следите за тем, чтобы не отводить экран слишком далеко от принтера до отключения его. Это может повредить соединения внутри устройства.

Перед тем как извлечь ленточный кабель, откиньте черную планку вверх, чтобы разблокировать кабель. Возьмитесь за синюю часть кабеля у разъема и потяните прямо из разъема.

Медленно вытяните этот штекер прямо из разъема.

Будьте осторожны при извлечении ленточных кабелей. Сильное натяжение или неразблокированный разъем могут повредить соединение.

После извлечения ленточных кабелей экран должен полностью освободиться от принтера.

Поднимите крышку сканера, пока она не станет вертикальной.

Нажмите на крышку вблизи двух петель.

Оттяните пластину от середины прочь от принтера, пока фиксатор не выйдет из зацепления.

Сдвиньте пластину к задней части принтера, пока не отожмутся защелки.

Снимите обе боковые пластины перед продолжением.

Выкрутите пять (5) винтов Torx длиной 15 мм.

Поднимите поверхность сканера с передней части, где был экран, чтобы снять ее.

Если Вы просто очищаете стекло, остановитесь на этом этапе и соберите устройство в обратной последовательности.

Будьте осторожны со стеклом, так как при разрушении оно может порезать Вас.

Приложите усилие к тому месту стекла, где оно соединено с поверхностью сканера.

После установки нового стекла убедитесь, что оно плотно прикреплено к поверхности сканера.

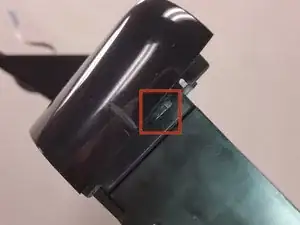

Оттяните боковую часть панели крышки от принтера, пока она не сойдет с фиксатора.

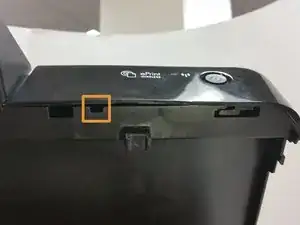

Оттяните центральную часть панели крышки от принтера, пока средний фиксатор не освободится.

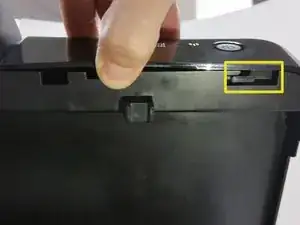

Сдвиньте панель крышки вправо, чтобы разъединить защелку.

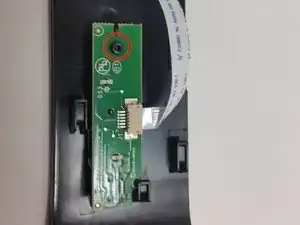

Выкрутите винт Torx длиной 7 мм, который крепит плату к передней панели.

Поднимите плату кнопки питания с фиксирующего штифта.

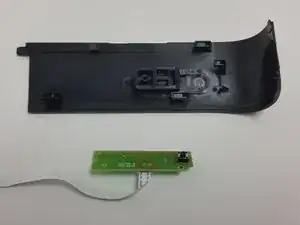

Плата кнопки питания теперь полностью отделена от передней панели.
