Замена сенсорной панели HP Photosmart Premium e-All-in-One C310a
Эта сенсорная панель является основным интерфейсом принтера, предоставляя доступ к настройкам, инструментам обслуживания и параметрам печати.
Шаг 1

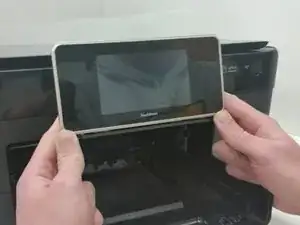

Наклоните сенсорный экран максимально вперед.

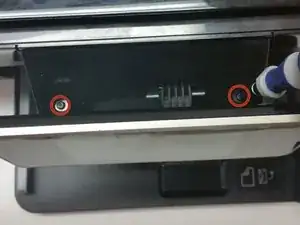

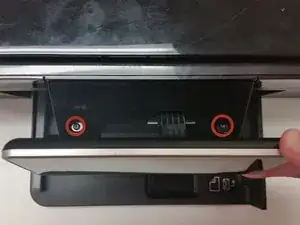

Удалите два (2) винта Torx T-10 длиной 15 мм с задней стороны экрана.
Шаг 2

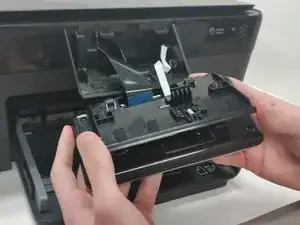

После удаления винтов приложите постоянное усилие вверх на передних нижних углах экрана, пока он не освободится.
Будьте осторожны, чтобы не отводить экран слишком далеко от принтера перед его отключением. Это может повредить соединения внутри принтера.
Шаг 3

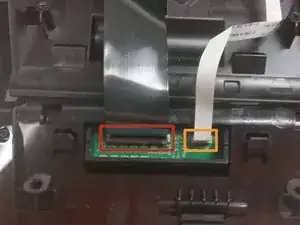

Перед удалением шлейфа поднимите черную планку, чтобы разблокировать кабель. Захватите синюю часть кабеля рядом с разъемом и аккуратно вытащите из сокета.
Медленно вытягивайте этот разъем прямо из сокета.
Будьте осторожны при вытягивании этих шлейфов. Если вы потянете слишком сильно или не разблокируете кабель, это может повредить соединение.
Шаг 4

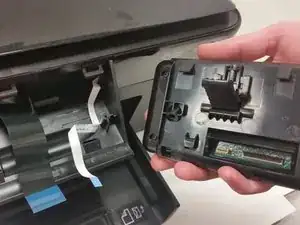

После удаления шлейфов экран должен свободно отделяться от принтера.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
