Замена стекла сканера HP Photosmart Premium C309g
Если стекло сканера треснуло или разбилось, его необходимо заменить полностью. Стекло видно при открытой крышке принтера, поэтому определить необходимость замены можно без разбора устройства.
Шаг 1

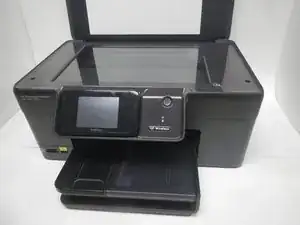

Откройте верхнюю крышку принтера. Принтер должен выглядеть как на изображении.
Шаг 2

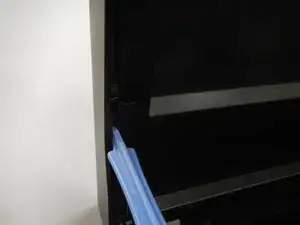

Используйте синюю пластиковую лопатку, чтобы поддеть декоративные накладки по периметру принтера.
Ослабьте накладки по краям перед тем, как тянуть, чтобы снять их с принтера.
Снимите все четыре декоративные накладки и отложите их в сторону.
Шаг 3
Используя синюю пластиковую лопатку, потяните за середину, затем сдвиньте назад, чтобы снять боковые панели.
Боковые накладки необходимо снять перед передними накладками.
Шаг 4

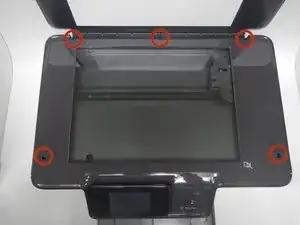

С помощью биты T9 Torx Security открутите пять показанных винтов длиной 12 мм.
Шаг 5

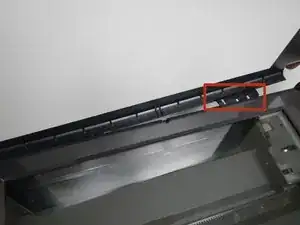

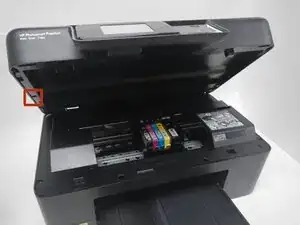

Клапан сканера закреплён защёлкой, которую можно освободить, осторожно оттянув её от принтера.
Держа клапан сканера в вертикальном положении, сдвиньте его в сторону незакреплённой защёлки, чтобы освободить вторую защёлку.
Обе защёлки отщёлкнутся, и вы сможете убрать клапан сканера в сторону.
Шаг 6

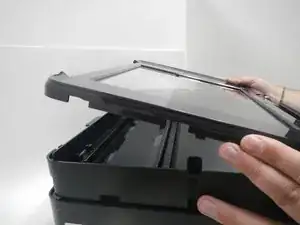

Поднимите стекло сканера и извлеките его из принтера.
Шаг 7

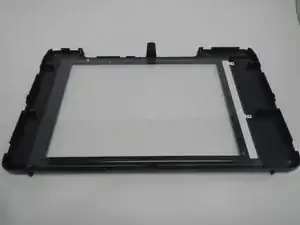

Стекло сканера приклеено к пластиковому основанию с помощью клейкой ленты.
Снимите стекло и установите новый элемент стекла.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
