Замена панели кнопок HP PSC 2355

Схватите крышку сканера спереди устройства и поднимите крышку вверх до упора, пока она не установится в вертикальное положение самостоятельно.

Двумя руками возьмитесь за крышку по обеим сторонам рядом с шарнирами и поднимите её строго вверх, чтобы освободить крышку от каждого шарнира.

После снятия крышки сканера найдите посадочный вырез для пальца в верхней левой внутренней части лицевой панели (панели управления).

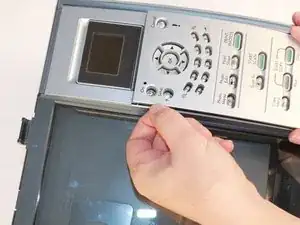

Поместите указательный палец в вырез и поднимите вверх, чтобы отщёлкнуть панель.

Отложите крышку панели в сторону.

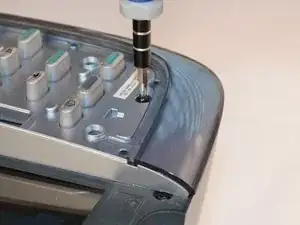

Используйте торцевую отвертку T9, чтобы выкрутить винт длиной 0,9 см.

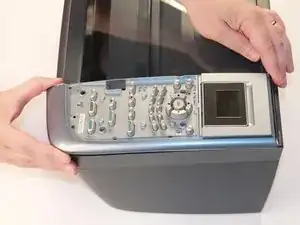

Со стороны передней панели принтера снимите панель кнопок, потянув её на себя и слегка приподнимая вверх.

Отсоедините белый ленточный кабель, удерживая его большим и указательным пальцами.

Осторожно потяните, чтобы освободить ленту от зелёной печатной платы.

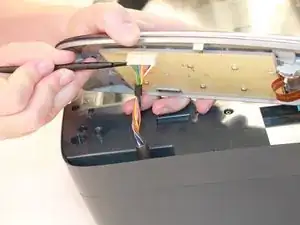

Далее используйте плоский конец лопатки, чтобы поддеть плоский ленточный кабель у пластикового разъёмного конца и аккуратно отделить его от контактов на панели кнопок.

Вся панель кнопок теперь должна быть полностью отключена от принтера.

Положите панель на ровную поверхность задней стороной вверх.

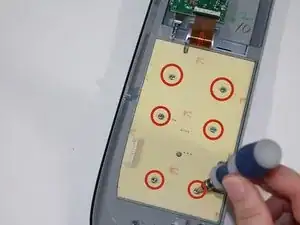

Используя торцевую отвертку T9, выкрутите все шесть серебристых винтов длиной 0,7 см из кремово-белой пластиковой панели.

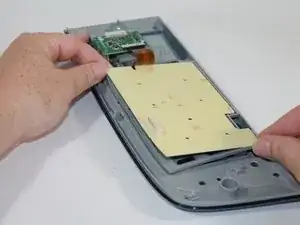

Аккуратно приподнимите панель кнопок с пластиковой подложки вместе с резиновой прокладкой кнопок.

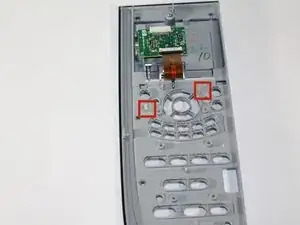

Будьте осторожны, чтобы не вытащить и не потерять две прозрачные пластмассовые разделительные вставки панели (они не закреплены на панели и могут легко выпасть при наклоне). Эти две маленькие пластиковые детали располагаются в верхних правой и левой частях панели.

Установите новую панель кнопок. Для сборки принтера выполните эти инструкции в обратном порядке.
