Замена сенсорного дисплея HP Photosmart Premium C309g

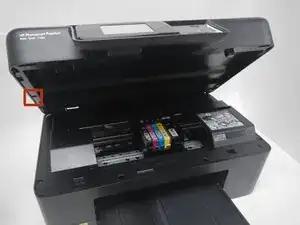

Откройте верхнюю крышку принтера. Принтер должен выглядеть как на иллюстрации.

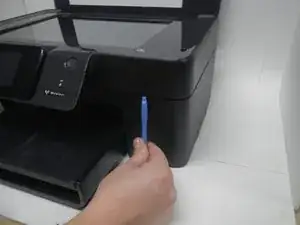

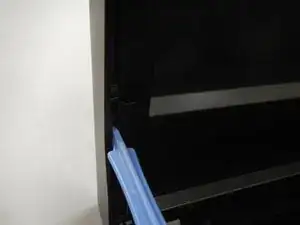

Используйте синий пластиковый инструмент для открывания, чтобы поддеть декоративные накладки по всему периметру принтера.

Ослабьте накладки по краям перед тем как тянуть, чтобы снять их с принтера.

Снимите (4) декоративные накладки и отложите их в сторону.

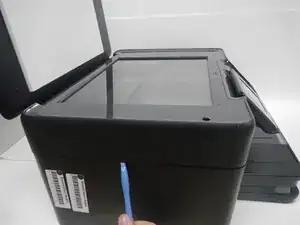

Используя синий пластиковый инструмент для открывания, потяните от середины, затем сдвиньте назад, чтобы снять боковые панели.

Боковые декоративные накладки необходимо снять перед передними накладками.

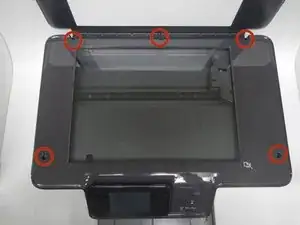

С помощью биты T9 Torx Security отвинтите пять показанных винтов длиной 12 мм.

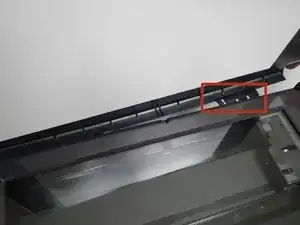

Крышка сканера крепится прищепкой, которую можно высвободить, аккуратно потянув крышку от принтера.

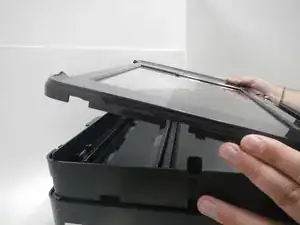

Держа крышку сканера в вертикальном положении, сдвиньте её в сторону от неподвижной прищепки, чтобы высвободить вторую прищепку.

Обе прищепки отщелкнут, после чего можно отложить крышку сканера.

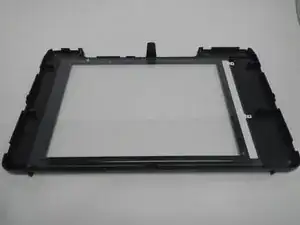

Поднимите стекло сканера из принтера и отложите в сторону.

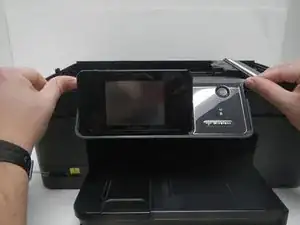

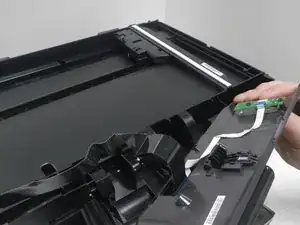

Осторожно потяните дисплейную панель от принтера.

Найдите и отвинтите два винта длиной 12 мм с помощью биты T9 Torx Security.

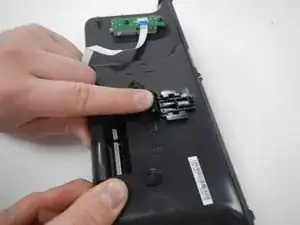

Поместите большой и указательный пальцы в обозначенные места и потяните этот элемент от принтера.

Не тяните слишком сильно. Элемент всё ещё соединён лентой проводов.

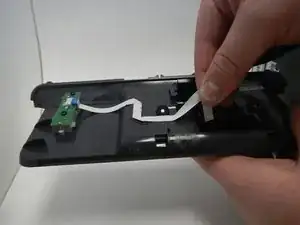

Отключите обе шлейф‑ленты от дисплейной панели. Это отделит панель от принтера.

При необходимости используйте пинцет.

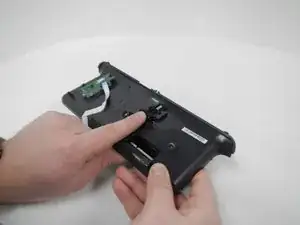

Нажмите вперёд и вниз, чтобы отпустить фиксирующий элемент. Это отделит дисплей от передней панели.

Положите дисплей лицевой стороной вниз.

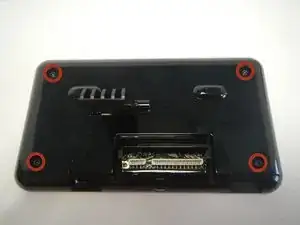

Найдите и отвинтите все четыре винта длиной 12 мм на задней стороне дисплея с помощью биты T9 Torx Security.

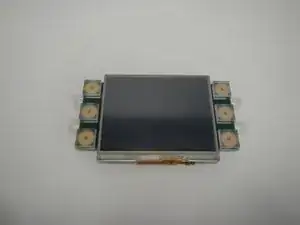

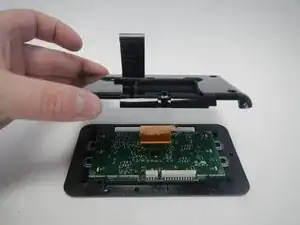

Поднимите заднюю часть дисплея, чтобы снять его.

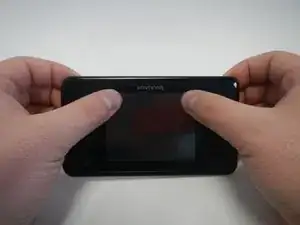

Разместите руки как показано и нажмите большими пальцами, чтобы отделить пластик от экрана.
