Замена лампы сканера HP Photosmart Premium e-All-in-One C310a

Наклоните сенсорный экран как можно дальше вперёд.

Снимите два (2) винта T-10 Torx длиной 15 мм с задней стороны экрана.

После удаления винтов приложите устойчивое усилие вверх к нижним передним углам экрана, пока он не отщёлкнется.

Будьте осторожны, чтобы не отодвигать экран слишком далеко от принтера до отсоединения. Вы можете повредить внутренние соединения принтера, если сделаете это.

Перед снятием ленточного кабеля поднимите чёрную фиксирующую планку, чтобы разблокировать кабель. Возьмите синюю часть кабеля возле разъёма и тяните прямо наружу из гнезда.

Тяните этот разъём прямо из гнезда медленно.

Будьте осторожны при вынимании этих ленточных кабелей. Если тянуть слишком сильно или не разблокировать кабель, вы можете повредить соединение.

После снятия ленточных кабелей экран должен быть свободен от принтера.

Поднимите крышку сканера, пока она не станет вертикальной.

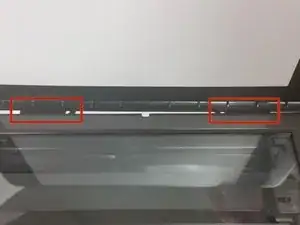

Нажмите на крышку рядом с двумя шарнирами.

Оттяните центральную пластину от принтера, пока защёлка не освободится.

Сдвиньте пластину к задней части принтера, пока защёлки не освободятся.

Снимите обе боковые пластины перед продолжением.

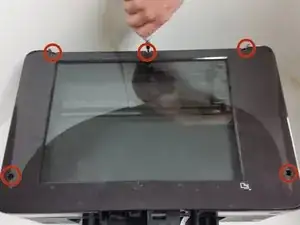

Снимите пять (5) винтов T10 Torx длиной 15 мм.

Поднимите поверхность сканера спереди, где был экран, чтобы снять её.

Если вы лишь хотите очистить стекло, остановитесь здесь и соберите устройство в обратном порядке.

Будьте осторожны со стеклом — оно может порезать, если разобьётся.

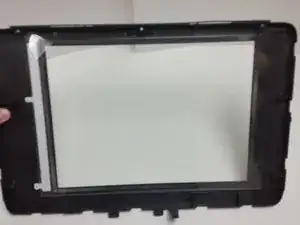

Приложите усилие к стеклу в месте его соединения с поверхностью сканера.

После снятия стекла вставьте новое запасное стекло и убедитесь, что оно плотно прикреплено к поверхности сканера.

Отсоедините два ленточных кабеля от лампы сканера.

Лампа сканера теперь извлечена из принтера.
