Разборка принтера HP Photosmart D5160

Удалите любую бумагу из лотка для бумаги.

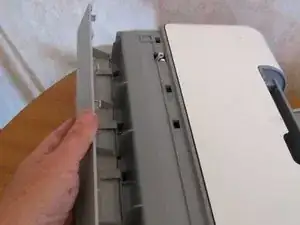

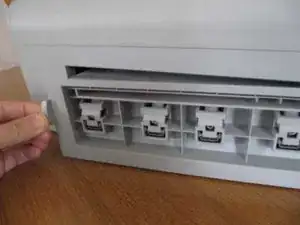

Снимите направляющую бумаги с задней части принтера. Проверьте наличие застрявшей бумаги или оборванных фрагментов и осторожно удалите их. Выдуйте пыль и очистите ролики.

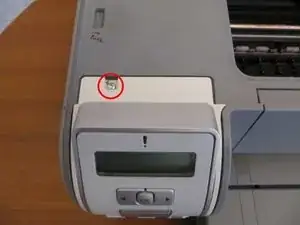

Поднимите крышку. Вы увидите один винт в верхней части панели управления. Удалите его.

Начиная сверху, отогните панель управления.

Освободите шлейф от панели управления и отложите панель в сторону.

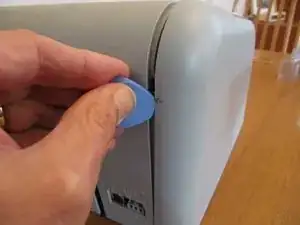

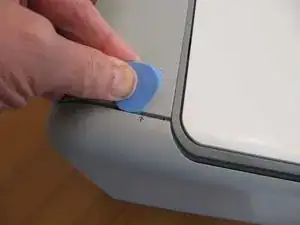

Отожмите левую боковую панель. Сначала освободите 2 защёлки вверху и одну сзади.

Внизу есть ещё 3 защёлки. Освободите их.

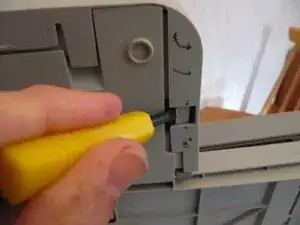

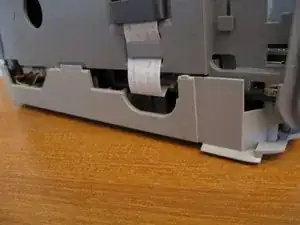

Боковая панель всё ещё удерживается защёлкой под местом, где была панель управления. Нажмите на неё снизу плоской отвёрткой. Поднимите эту часть боковой панели вперёд, следя за тем, чтобы изгиб происходил у переднего угла, а не у защёлки, где материал относительно слаб.

(На фото видно стрелки, которые я отметил, чтобы напомнить, где сгибать, а где не следует.)

При сборке найдите эту последнюю защёлку перед тем, как установить остальные.

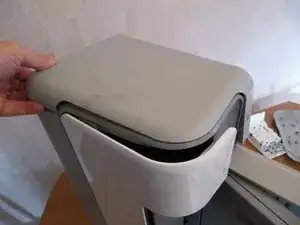

Теперь вы увидите тягу, которая приводится в действие при закрытии крышки. Вертикальная секция имеет 2 выступа, которые слишком свободно сидят в вертикальном канале, что приводит к частым заеданиям.

Очистите старую смазку или грязь и нанесите очень тонкий слой силиконовой смазки на выступы или на боковины канала. Проверьте плавность работы.

Если это было причиной, Вы можете теперь собрать принтер в обратном порядке.

Если тяга всё ещё работает неудовлетворительно, дальнейшая разборка, описанная в следующих шагах, даст лучший доступ и позволит более полно устранить проблему.

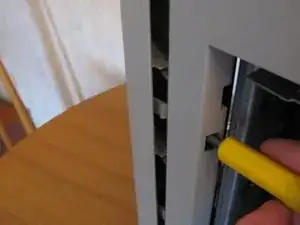

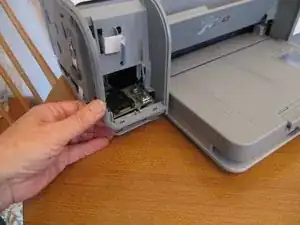

Снимите крышку правого торца. Она имеет защёлки в тех же местах, что и левая крышка, и применяется та же процедура.

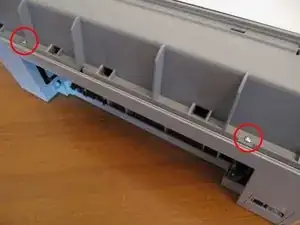

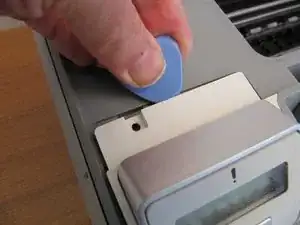

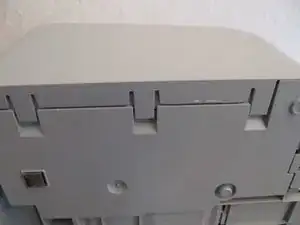

Освободите заднюю верхнюю крышку. Она закреплена 5 защёлками, средние 3 из которых можно освободить, вставив плоскую отвёртку в отверстия под ними. Две другие можно вынуть достаточно легко.

(При сборке найдите защёлки на верхней части принтера, затем вставьте 5 на задней панели.)

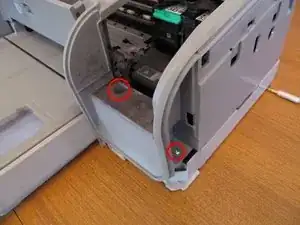

Удалите 2 винта, видимые с передней части принтера справа от лотка для бумаги, которые крепят печатающий механизм к основанию. Один находится на дне глубокого отверстия.

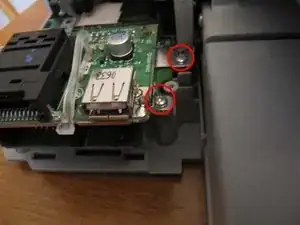

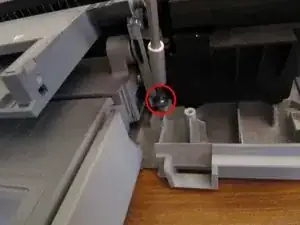

Удалите ещё 2 винта левее лотка для бумаги, по обе стороны от модуля кард-ридера. Справа от модуля кард-ридера на самом деле есть 2 винта, и пока следует удалить только тот, который находится сзади.

Удалите 2 винта сзади в верхней части принтера, которые открылись при снятии задней верхней крышки.

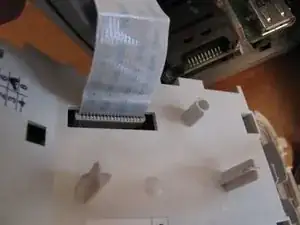

Освободите нижний конец шлейфа, ведущего к панели управления.

Теперь снимите всю верхнюю крышку. Снизу слева спереди нужно будет немного поддеть её над модулем кард-ридера.

Тяга открытия крышки остаётся прикреплённой к верхней крышке. Теперь Вы получите полный доступ к ней, если она всё ещё вызывает затруднения.

Корень проблемы, по-видимому, в том, что вертикальная секция тяги имеет слишком большой люфт для вращения вокруг оси, параллельной её длине. Можно попробовать уменьшить люфт, приклеив кусочек пластика к боковой перемычке под вертикальной частью, чтобы сократить зазор.

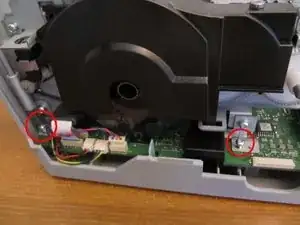

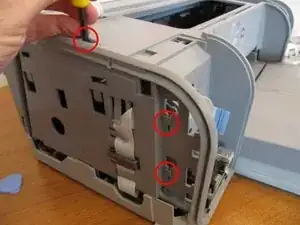

Удалите 2 винта с левой стороны, которые крепят печатающий механизм к основанию через основную плату.

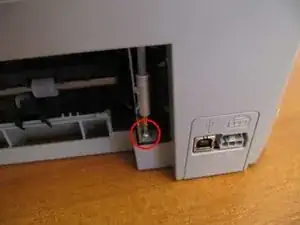

Удалите ещё один винт, видимый сзади принтера, также проходящий через плату в заднем углу.

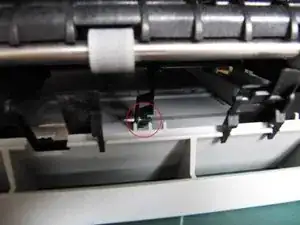

Удалите винт чуть правее лотка для бумаги.

Удалите ещё 2 винта слева от лотка для бумаги. Один из них фиксирует небольшой металлический элемент, который следует аккуратно отложить в сторону, чтобы не забыть при сборке.

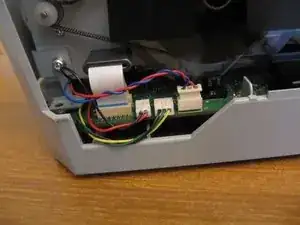

Слева, ближе к задней части принтера, отключите 2 шлейфа, один за другим, и 3 проводных разъёма.

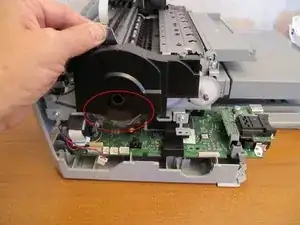

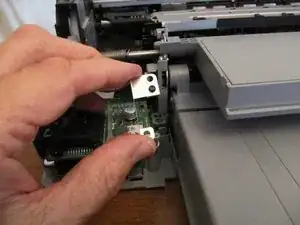

Обратите внимание на тонкое пластиковое кодирующее колесо, которое вставляется в оптический датчик на плате логики. Будьте очень осторожны, чтобы не повредить его при подъёме печатающего механизма в последующих шагах.

Поднимите левый конец печатающего механизма. Это создаст достаточно места, чтобы выдвинуть основную плату логики в передней части принтера.

Осмотрите основную плату логики на предмет признаков перегрева. Также проверьте электролитические конденсаторы на наличие выпуклых верхушек или следов протекания, указывающих на их неисправность.

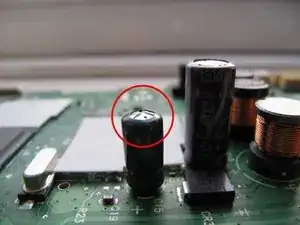

Поступали сообщения, что в некоторых из этих принтеров используются электролитические конденсаторы низкого качества с маркировкой TEAPO и зелёно-золотой оболочкой. Обратите на них особое внимание.

Заменяющие конденсаторы должны иметь такую же или до двух раз большую ёмкость (указывается в µF), и такое же или предпочтительно более высокое номинальное напряжение и температурные характеристики.

При удалении и замене подозрительных или неисправных компонентов требуется осторожность, поскольку дорожки на печатной плате очень тонкие.

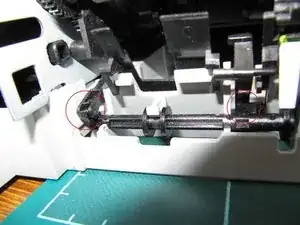

Весь печатающий механизм можно снять с основания. Сначала освободите рычаг на левой стороне задней части принтера из его зажима на оси. Возможно, придётся слегка нажать на вкладку рядом с другим концом оси, чтобы подвинуть зажим вперёд и освободить рычаг.

Теперь печатающий механизм можно вынуть. Потребуется некоторая покачка, чтобы освободить металлическую рамку механизма из пластикового основания в точке, близкой к зажиму, удерживающему упомянутый рычаг.

При сборке (или если вы положили механизм на рабочий стол) обязательно проверьте, что рычаг и ролик, прижимающие бумагу в лотке, наклонены назад. В противном случае вес механизма может деформировать рычаг и, возможно, сломать его или сдвинуть ролик (как показано на втором фото).

Чтобы иметь возможность правильно установить печатающий механизм, необходимо поднять рычаг, который входит в зажим на оси, чтобы он занял положение для установки.
