Замена стекла сканера HP Photosmart D110a

Опустите обе передние панели, чтобы открыть принтер. Поднимите крышку сканера вверх, потянув её вниз; есть два выступа, которые нужно оттянуть вниз.

Приподнимите заслонку, закрывающую сканер, как показано.

Осторожно оттяните крышку сканера от принтера, чтобы освободить её два фиксатора.

Найдите три винта на верхней части принтера.

Оранжевый круг показывает четвёртый винт, расположенный за панелью питания. Пока что его игнорируйте — инструкции по снятию этого винта приведены в Шаге 5.

С помощью отвёртки T-9 выкрутите три винта с верхней части принтера.

Чтобы снять панель кнопки питания:

Просуньте руку внутрь переднего отверстия принтера.

Нажмите на маленький защёлку за кнопкой питания.

Предоставлено изображение снятой панели кнопки питания, чтобы показать расположение защёлки, которую нужно нажать.

Вытяните панель справа налево.

Удалите четвёртый винт, который был закрыт панелью кнопки питания.

Не пытайтесь выворачивать винт под углом. Это повредит шляпку винта и усложнит его извлечение. Снимайте его только описанным способом.

Этот винт расположен неудобно. Мы обнаружили, что удерживание биты T9 в плоскогубцах с тонкими губками даёт достаточный рычаг, чтобы выкрутить его.

С помощью помощника:

Пусть один человек приподнимет крышку на 2–3 дюйма.

Пусть другой человек отсоединит три кабеля от материнской платы (зелёная плата) от крышки, аккуратно потянув их вверх.

Полностью снимите крышку.

Снимите один винт T-9 с нижней стороны крышки, как показано.

После удаления винта разделите две части крышки, поднимая её вертикально.

Поднимайте верхнюю часть только настолько, чтобы не было натяжения на показанные ленточные кабели.

Осторожно протяните белый ленточный кабель вниз через верхнюю часть крышки.

Разделите части крышки, оставив чёрный ленточный кабель подключённым. Аккуратно положите часть сканера, чтобы не создавать нагрузку на её ленточный кабель.

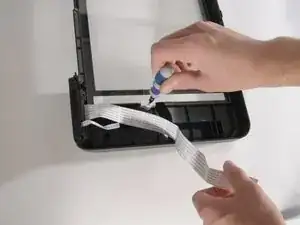

Стекло сканера удерживается одним винтом T-9. Используйте отвёртку, чтобы вынуть винт.

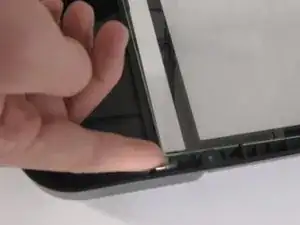

После того как винт извлечён, поднимите крышку стекла с нижнего левого угла, как показано.

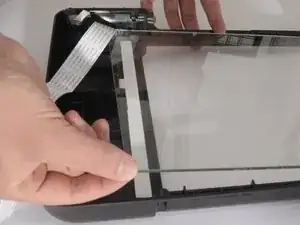

Другой угол стекла теперь тоже можно поднять. Используйте оба угла, чтобы поднять всё стекло сканера.
