HP Photosmart D110a Замена лампы сканера

Опустите обе передние панели, чтобы открыть принтер. Поднимите крышку сканера вверх, потянув её вниз; имеются две защёлки, которые нужно оттянуть вниз.

Отрегулируйте крышку, закрывающую сканер, вверх, как показано.

Осторожно оттяните крышку сканера от принтера, чтобы освободить её две защёлки.

Найдите три винта на верхней части принтера.

Оранжевый круг показывает четвёртый винт, расположенный за панелью питания. Пока не обращайте на него внимания — инструкции по его снятию приведены в Шаге 5.

Используя отвёртку T-9, выкрутите три винта с верхней части принтера.

Для снятия панели кнопки питания:

Просуньте руку внутрь переднего отверстия принтера.

Нажмите на маленькую защёлку за кнопкой питания.

Для наглядности приведено фото панели кнопки питания после её снятия, где показано расположение защёлки, которую необходимо нажать.

Вытяните панель справа налево.

Снимите четвёртый винт, который был закрыт панелью кнопки питания.

Не пытайтесь выкручивать винт под углом. Это испортит шляпку винта и усложнит его снятие. Снимайте его только так, как описано выше.

Этот винт расположен неудобно. Мы обнаружили, что удерживание биты T9 в щипцах с тонкими носиками даёт достаточный рычаг, чтобы вытащить винт.

При помощи напарника:

Пусть один человек поднимет крышку на 2–3 дюйма.

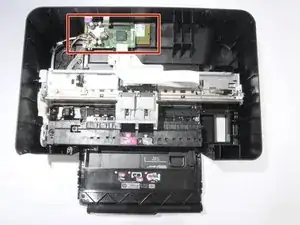

Пусть другой отсоединит три кабеля от материнской платы (зелёной печатной платы) к крышке, осторожно потянув их вверх.

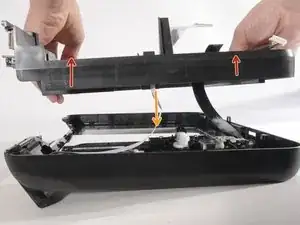

Полностью снимите крышку.

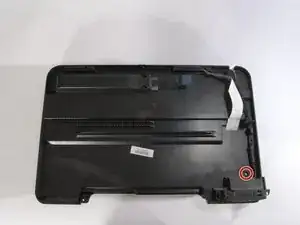

Снимите один винт T-9 с нижней стороны крышки, как показано.

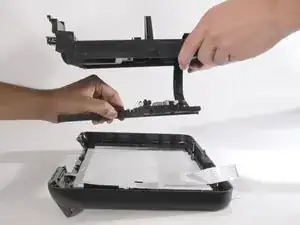

После снятия винта разделите две части крышки, поднимая её вертикально.

Поднимайте верхнюю часть только настолько, чтобы не создавать натяжения на показанные плоские шлейфы.

Осторожно протяните вниз белый плоский шлейф через верхнюю часть крышки.

Разъединяйте части крышки, сохраняя подключённый чёрный плоский шлейф. Аккуратно положите деталь сканера, чтобы не растянуть её шлейф.
