Заменa сканера HP Photosmart Premium C309g

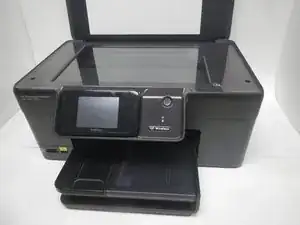

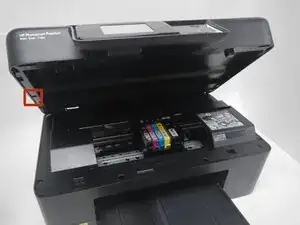

Откройте верхнюю часть принтера. Принтер должен выглядеть как показано на изображении.

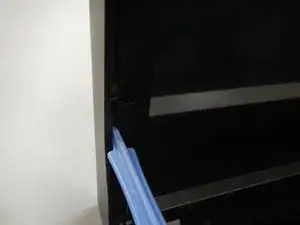

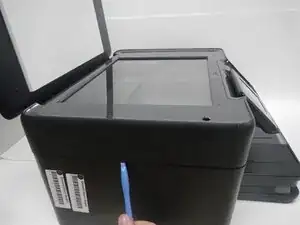

Используйте синий пластиковый инструмент для открывания, чтобы приподнять отделочные элементы по всему периметру принтера.

Ослабьте элементы по краям перед тем, как вытаскивать их из принтера.

Снимите (4) отделочных элемента и отложите их в сторону.

С помощью синего пластикового инструмента для открывания тяните посередине, а затем сдвиньте назад, чтобы снять боковые панели.

Боковые отделочные элементы необходимо снять перед передними отделочными элементами.

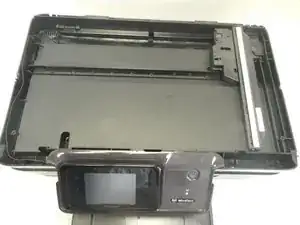

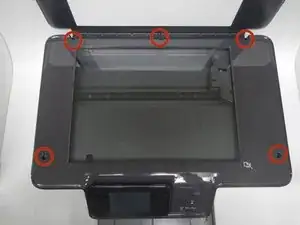

С помощью битки отвертки Torx T9 открутите пять винтов по 12 мм, показанные на изображении.

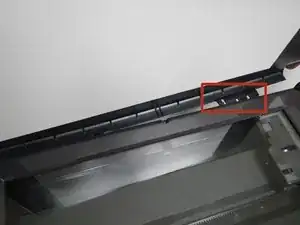

Клапан сканера прикреплён зажимом, который можно освободить, осторожно оттянув его от принтера.

Держите клапан сканера в вертикальном положении и сдвиньте его к незакрепленному зажиму, чтобы освободить второй зажим.

Оба зажима освободятся, и вы можете отложить клапан сканера в сторону.

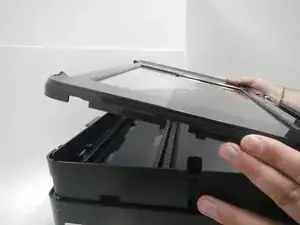

Поднимите стекло сканера из принтера и отложите его в сторону.

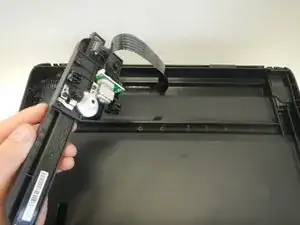

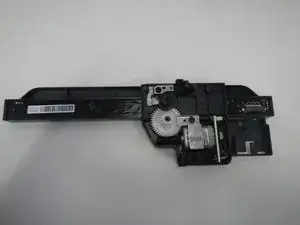

Осторожно поднимите деталь сканера, как показано, чтобы увидеть нижнюю сторону и проводку.

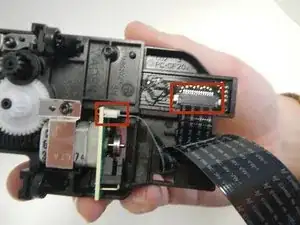

Осторожно снимите 2 шлейфа, показанные на изображении, потянув их от детали сканера.
