Замена разъёма блока питания D-Link DIR-890L
Разъём блока питания расположен на задней панели роутера. Именно в него подключается кабель питания, который затем подключается к розетке. Если этот разъём повреждён, кабель не может быть подключён, и устройство не получит питание.
Для выполнения этого руководства требуется распайка, что является навыком повышенной сложности.
Шаг 1
Снимите четыре прямоугольные резиновые ножки пальцами.
Ножки могут быть трудноудаляемыми. При необходимости приложите дополнительное усилие.
Шаг 2
Выкрутите 5 мм винты в каждом углу крестовой отвёрткой Phillips #1.
Шаг 3
Вставьте монтажный инструмент между красной верхней панелью и серой нижней панелью.
Поверните инструмент, чтобы разделить панели. Продвигайтесь вокруг корпуса, пока панели полностью не отделятся.
Шаг 4
Разместите роутер так, чтобы узкий конец был обращён к Вам, а порты — от Вас.
Шесть антенных соединителей, закреплённых горячим клеем, находятся в центре и в верхнем правом углу платы.
Шаг 5
Отожмите антенные разъёмы с помощью прочной лопатки.
Шаг 6
Продолжите отжимать последние три антенных разъёма в верхней правой части платы.
Шаг 7
Откройте пластиковый держатель, в котором находятся три антенных провода, и вытащите провода вручную.
Шаг 8
Снимите жёлтую ленту с материнской платы, чтобы освободить последний антенный провод.
Шаг 9
Отделите материнскую плату от корпуса. Начните со стороны, ближайшей к Вам, и потяните вверх и наружу.
Шаг 10

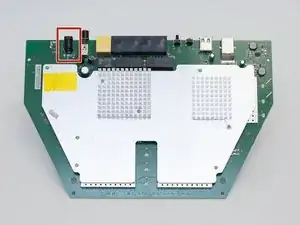

Найдите разъём блока питания в верхнем левом углу материнской платы.

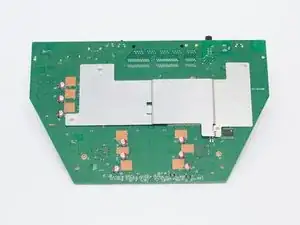

Переверните материнскую плату.

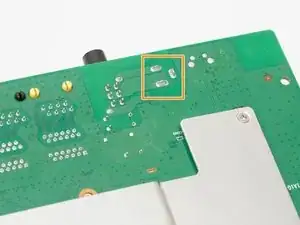

Найдите три паяных соединения, которые соединяют разъём блока питания с платой.
Шаг 11

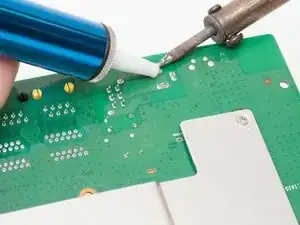

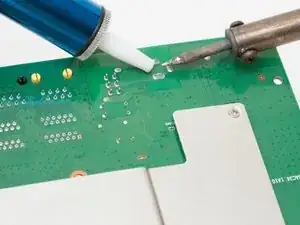

С помощью паяльника и отсоса припоя выпаяйте разъём блока питания с платы.
Для дополнительной информации смотрите это руководство по выпаиванию припоя
Заключение
Для сборки устройства выполните указания в обратном порядке.
Перевод руководства с ifixit.com
