Замена кнопки питания D-Link DIR-890L

Отклейте четыре прямоугольные резиновые ножки пальцами.

Отделение ножек может потребовать усилий. При необходимости приложите дополнительное усилие.

Открутите пятьмиллиметровые винты в каждом углу крестовой отвёрткой №1.

Вставьте инструмент для вскрытия между красной верхней панелью и серой нижней панелью.

Поверните инструмент для вскрытия, чтобы разъединить панели. Продвигайтесь вдоль корпуса, пока обе панели не будут полностью отделены.

Поверните маршрутизатор так, чтобы узкая часть была обращена к Вам, а порты — в противоположную сторону.

Шесть антенных соединений, приклеенных термоклеем, находятся в центре и в верхнем правом углу материнской платы.

Отделите антенные разъёмы с помощью прочной лопатки.

Продолжайте отделять последние три антенных соединения в верхней правой части материнской платы.

Откройте пластиковый держатель, закрепляющий три антенных провода, и вытащите провода руками.

Снимите жёлкую ленту с материнской платы, чтобы освободить последний антенный провод.

Оттяните материнскую плату от корпуса, чтобы снять её. Начните с ближней к Вам стороны, потяните вверх и наружу.

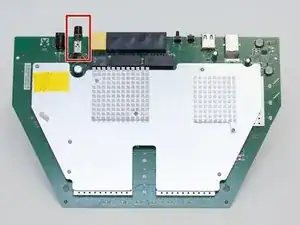

Найдите кнопку питания в верхнем левом углу материнской платы.

Кнопка питания — это компонент, выступающий дальше всего.

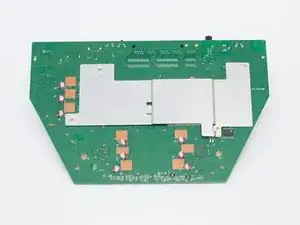

Переверните материнскую плату вверх ногами.

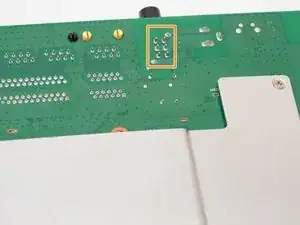

Найдите шесть контактных площадок, соединяющих кнопку питания с материнской платой. Они расположены в два ряда по три.

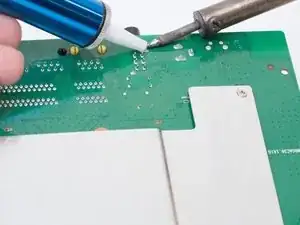

С помощью паяльника и отсоса для олова удалите припой с контактных площадок, отпаяв кнопку питания от платы.

Более подробную информацию смотрите в этом руководстве по удалению припоя.
