Разборка материнской платы маршрутизатора Cisco 878 Integrated Services

К установке, замене и обслуживанию этого оборудования допускаются только обученный и квалифицированный персонал!

Во время выполнения этой процедуры надевайте заземляющие браслеты, чтобы избежать повреждения платы статическим электричеством. Не прикасайтесь напрямую к бэкплейну рукой или металлическим инструментом — вы можете получить удар током!

Убедитесь, что переключатель питания переведен в режим ожидания и что кабель питания отключен. Отключите все кабели от задней панели маршрутизатора.

Используйте крестовую отвертку Phillips #1, чтобы снять два винта на задней стороне устройства.

1. Аккуратно сдвиньте верхнюю крышку маршрутизатора от себя.

2. Поднимите верхнюю крышку с нижней части маршрутизатора.

3. Снимите верхнюю крышку с устройства.

Поместите нижнюю часть маршрутизатора на антистатический коврик.

Используйте крестовую отвертку Phillips #1, чтобы удалить три винта на передней стороне устройства.

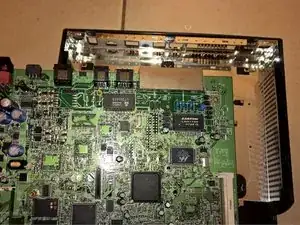

1. Аккуратно поднимите внутренний металлический щит с нижней части маршрутизатора.

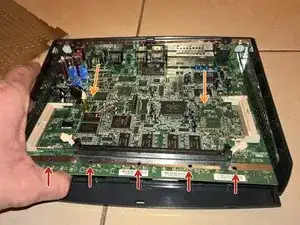

2. Снимите внутренний металлический щит с устройства (см. фиксаторы на изображении).

Будьте осторожны и не деформируйте пластины!

1. Разместите пальцы на рычагах по бокам слота и нажмите, чтобы открыть.

2. Сильно оттяните фиксатор от модуля, пока модуль не выскочит вверх.

3. Затем можно извлечь модуль из разъема.

1. Используйте крестовую отвертку Phillips #1, чтобы удалить черный винт.

2. Используйте крестовую отвертку Phillips #1, чтобы удалить серебристый винт, как показано на фото.

Необходимо удалить только один серебристый винт — второй удерживает только охлаждающую пластину.

Аккуратно потяните модуль вверх, чтобы отключить два разъема снизу.

Будьте осторожны и не повредите 4-контактный разъем (отмечен КРАСНЫМ).

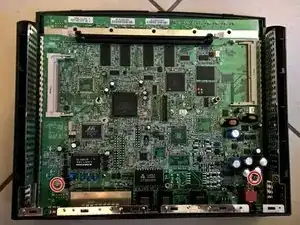

Используйте крестовую отвертку Phillips #1, чтобы удалить два винта, удерживающие материнскую плату.

При закручивании винтов не применяйте силу — резьба выполнена из пластика!

1. Аккуратно поднимите плату, чтобы освободить пластиковые защелки.

2. Аккуратно оттяните плату от задней панели (чтобы освободить металлические фиксаторы вокруг разъемов).

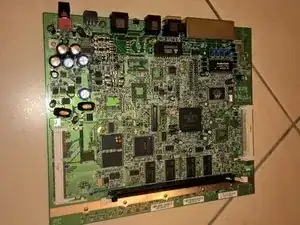

3. Извлеките плату из корпуса.
