Замена материнской платы D-Link EBR-2310
Материнская плата — это внутренний компонент вашего маршрутизатора, который выполняет все основные функции. Это самая важная часть вашего устройства. Если ваш маршрутизатор D-Link EBR-2310 не функционирует, скорее всего, требуется замена материнской платы. Следуйте этому руководству для получения инструкций по замене.
Шаг 1

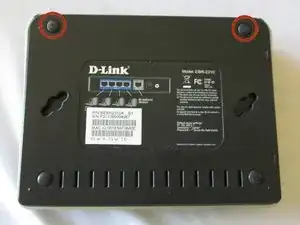

Начните с того, что положите маршрутизатор лицевой стороной вниз.
Найдите два черных пластиковых покрытия на винтах в верхней части устройства и снимите их пальцами.
Два пластиковых покрытия на нижней части не нужно снимать.
Шаг 2

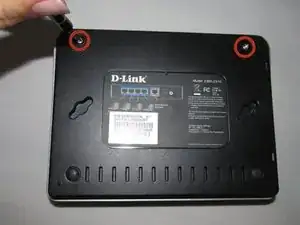

Используя отвертку Phillips #2, открутите два верхних винта.
Шаг 3

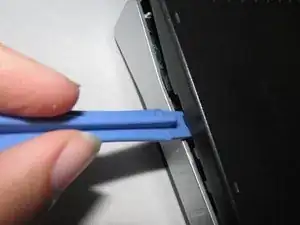

Используйте пластиковый инструмент для открытия между краями маршрутизатора и аккуратно разделите устройство.
Освобождайте защелки по мере обхода устройства, чтобы не сломать их.
Отделите переднюю и заднюю части корпуса маршрутизатора.
Шаг 4

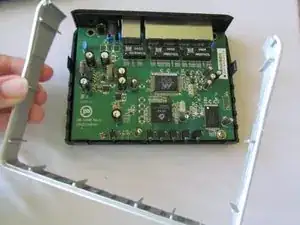

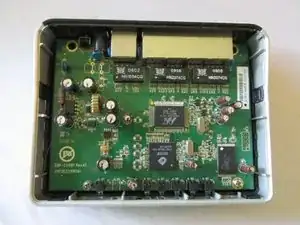

После удаления верхнего черного корпуса маршрутизатора снимите серебристую оболочку, окружающую логическую плату.
Она должна легко выскочить на место.
Шаг 5

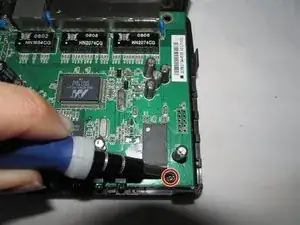

Используйте отвертку Phillips #2, чтобы открутить два винта на нижней части материнской платы.
Шаг 6

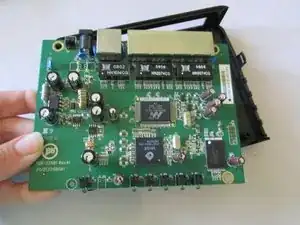

Теперь, когда вы сняли все винты и окружающий серебристый корпус, вытащите логическую плату из нижнего компонента маршрутизатора.
Теперь вы удалили логическую плату из вашего устройства.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
