Замена светодиода (LED) в D-Link EBR-2310
Светодиодные индикаторы на вашем устройстве включаются, чтобы сообщать о состоянии работы маршрутизатора. Если индикаторы на маршрутизаторе D-Link тускнеют, светят нестабильно или полностью отсутствуют при включении устройства, может потребоваться их замена. Этот пошаговый инструктаж поможет выполнить замену.
Шаг 1
Начните с размещения проводного маршрутизатора лицевой стороной вниз.
Найдите два черных пластиковых заглушки винтов в верхней части устройства и снимите их пальцами.
Два нижних пластиковых заглушки винтов снимать не нужно.
Шаг 2
Отверткой Phillips #2 выкрутите два верхних винта.
Шаг 3
Вставьте пластиковый инструмент для вскрытия между кромками корпуса маршрутизатора и аккуратно разомкните корпус.
Освобождайте защёлки по мере продвижения вокруг корпуса, чтобы не повредить их.
Разделите переднюю и заднюю части корпуса маршрутизатора.
Шаг 4
После снятия верхней черной крышки маршрутизатора снимите серебристый кожух, окружающий плату.
Он должен легко защёлкнуться и выйти из посадочного места.
Шаг 5
Отверткой Phillips #2 выкрутите два винта в нижней части материнской платы.
Шаг 6
Теперь, когда вы сняли все винты и серебристый кожух, выдвиньте плату из нижней части корпуса маршрутизатора.
Материнская плата вынута из устройства.
Шаг 7

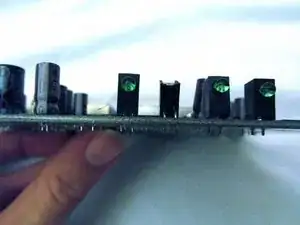

Найдите проблемный светодиод на материнской плате.

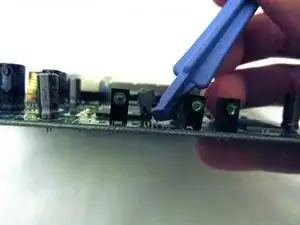

С помощью пластикового инструмента для вскрытия очень аккуратно отогните его черное основание назад.
Шаг 8

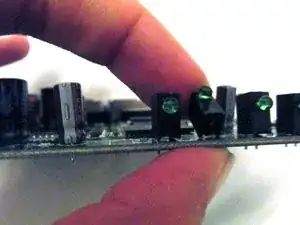

Прикоснитесь мягким пальцем и отогните основание светодиода назад так, чтобы сам светодиод оказался перевернутым, под углом 180 градусов относительно других.
Шаг 9

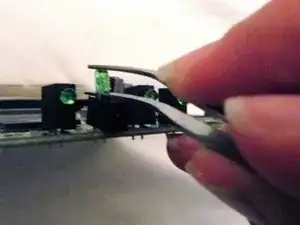

Пинцетом аккуратно расшевелите светодиод вперед-назад между контактными проводами, пока он не выйдет из посадочного места и не станет доступен для извлечения.
Шаг 10

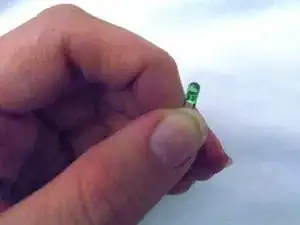

Теперь у вас должен быть извлечённый светодиод, готовый к замене на новый.
Заключение
Для сборки устройства повторите эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
