Замена кнопки сброса D-Link DIR-890L
Кнопка сброса отвечает за перезапуск роутера. Это может быть критично, если у вас проблемы с подключением Wi‑Fi. Если вы не можете нажать кнопку сброса, используйте это руководство для её замены.
Это руководство требует пайки с впаиванием/выпаиванием, что является продвинутым навыком.
Шаг 1
Ориентируйте роутер так, чтобы узкий конец был обращён к вам, а порты — от вас.

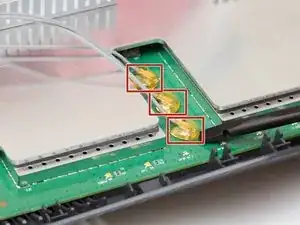

Шесть соединений антенных кабелей, закреплённых горячим клеем, находятся в центре и в верхнем правом углу материнской платы.
Шаг 2

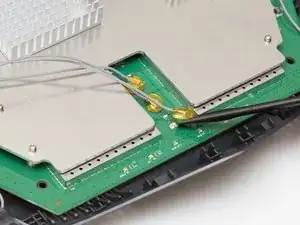

Отожмите антенные разъёмы с помощью прочного лопатки (spudger).
Шаг 3

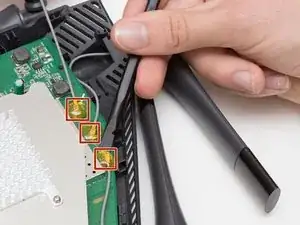

Продолжайте отжимать оставшиеся три антенных разъёма в верхней правой части материнской платы.
Шаг 4

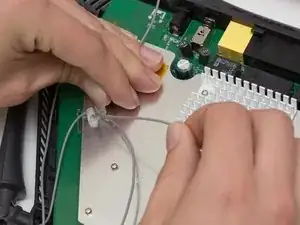

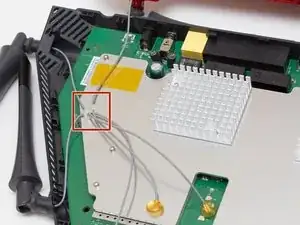

Откройте пластиковый зажим, закрывающий три антенных провода, и вытащите провода руками.
Шаг 5

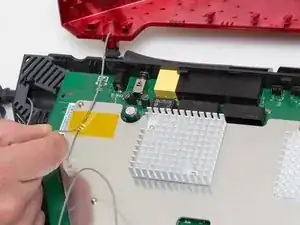

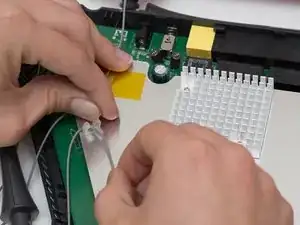

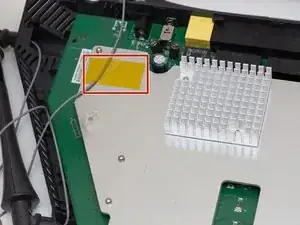

Снимите жёлтую ленту с материнской платы, чтобы освободить последний антенный провод.
Шаг 6

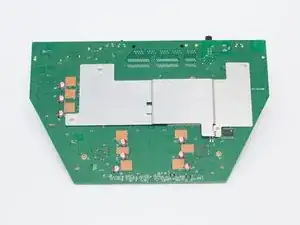

Оттяните материнскую плату от корпуса, чтобы вынуть её. Начните со стороны, ближайшей к вам, тяните вверх и наружу.
Шаг 7

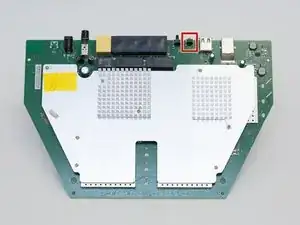

Найдите переключатель сброса в верхней части материнской платы.
Переверните материнскую плату.

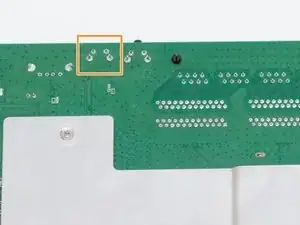

Найдите четыре паяных контакта переключателя сброса на обратной стороне материнской платы.
Шаг 8

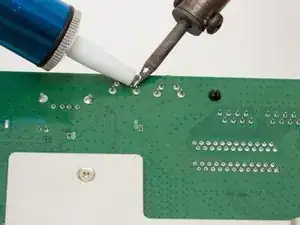

Используя паяльник и насос для выпаивания, выпаяйте переключатель сброса с платы.
Для получения дополнительной информации см. это руководство по выпаиванию.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
