Замена материнской платы Dynex DX-WEGRTR
Это руководство пошагово покажет, как заменить материнскую плату вашего маршрутизатора DX-WEGRTR. Существует несколько причин, по которым вам может понадобиться это сделать, включая электрическое повреждение из-за скачка напряжения или просто неисправный электрический компонент, такой как конденсатор. Обратитесь к странице устранения неполадок, чтобы узнать о других причинах возможной неисправности материнской платы.
Шаг 1

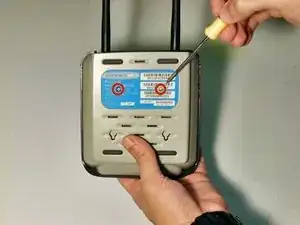

Удалите два винта Phillips #00 в нижней части устройства, которые фиксируют корпус.
Два винта Phillips размером 7.8 мм
Оба винта закрыты синим наклеечком, поэтому они не будут видны сразу. Попробуйте нащупать пластик с помощью отвертки, пока не найдете полые отверстия.
Шаг 2
Осторожно приподнимите край корпуса с помощью пластикового инструмента для открывания, ранее использованной отвертки или рук. Пройдите своим инструментом по всем краям маршрутизатора, пока не освободите все четыре пластиковых фиксатора.
При приподнимании переднего края маршрутизатора будьте осторожны, чтобы не засовывать инструмент слишком глубоко в устройство, так как вы можете повредить соединители светодиодов.
Шаг 3

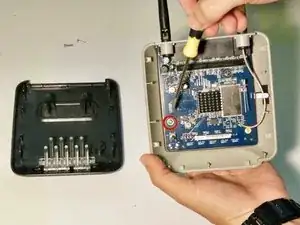

Используйте удобную отвертку Phillips, чтобы открутить винт Phillips #00 с нижней левой стороны материнской платы.
Один винт Phillips размером 4.4 мм #00.
Шаг 4

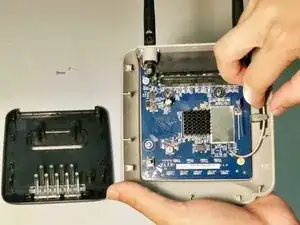

Осторожно извлеките пластиковый корпус антенн (заднюю крышку маршрутизатора) вверх и из его слота.
Вам может понадобиться переместить материнскую плату в это время, чтобы освободить корпус антенны.

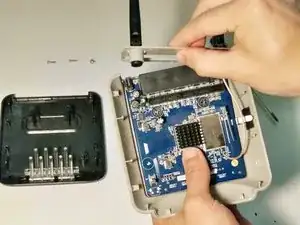

Не забудьте отключить кабель, соединяющий материнскую плату и антенну, из его удерживающего отсека на правом крае маршрутизатора (см. второе изображение). Если тянуть либо за материнскую плату, либо за корпус антенны, пока кабель все еще закреплен, может быть повреждено одно или оба компонента.
Шаг 5

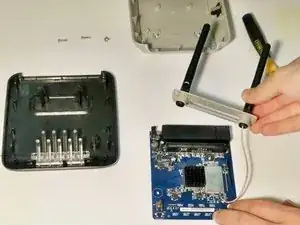

Наконец, удалите материнскую плату из ее места, убедившись, что не тянете кабель, соединяющий антенны.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
