Демонтаж фильтровального модуля SHDSL маршрутизатора Cisco 878 Integrated Services

Установка, замена или обслуживание этого оборудования должны выполнять только обученные и квалифицированные специалисты!

Во время этой процедуры надевайте антистатические браслеты, чтобы избежать повреждения карты статическим электричеством. Не касайтесь непосредственно спинальной платы рукой или каким-либо металлическим инструментом, иначе можно получить удар током!

Убедитесь, что выключатель питания находится в положении "Ожидание", и что кабель питания отключен. Отключите все кабели от задней панели маршрутизатора.

Используйте отвертку Phillips #1 для удаления двух винтов на задней стороне устройства.

1. Осторожно отодвиньте верхнюю крышку маршрутизатора от себя.

2. Поднимите верхнюю крышку с нижней части маршрутизатора.

3. Удалите верхнюю крышку с устройства.

Положите нижнюю часть маршрутизатора на антистатический коврик.

Используйте отвертку Phillips #1 для удаления трех винтов на передней стороне устройства.

1. Осторожно поднимите внутренний металлический щит с нижней части маршрутизатора.

2. Удалите внутренний металлический щит с устройства (см. крепления на изображении).

Будьте осторожны и не деформируйте пластины!

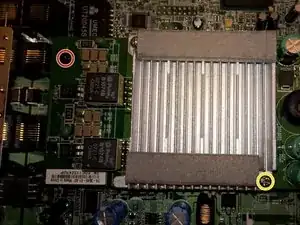

1. Используйте отвертку Phillips #1 для удаления черного винта.

2. Используйте отвертку Phillips #1 для удаления серебряного винта, как показано на изображении.

Вам нужно удалить только один серебряный винт - второй удерживает только охлаждающую пластину.

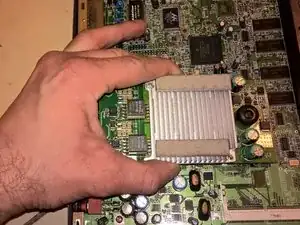

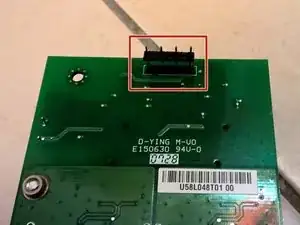

Осторожно поднимите модуль, чтобы отключить два разъема внизу.

Перевод руководства с ifixit.com
