Замена разъёма Ethernet на маршрутизаторе Linksys e1200
Для выполнения этого ремонта потребуется паяльник, чтобы удалить и заменить повреждённые разъёмы Ethernet. Это очень деликатная операция, поскольку каждый разъём имеет 8 контактов. Будьте предельно осторожны, не допускайте растекания припоя и повреждения печатной платы.
Шаг 1

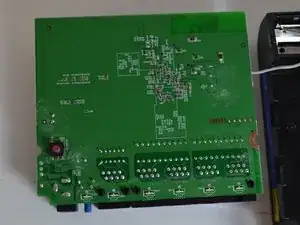

Плата слабо закреплена на пластиковой основе. Обратите внимание на микроскопические припаянные контакты на разъёмах Ethernet. Они очень малы, и для их выпаивания и замены требуется значительный опыт.
Шаг 2

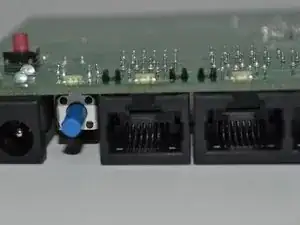

Из-за особенностей современного производства необходимо покрыть область флюсом для пайки; вещество липкое, поэтому будьте осторожны.
Подготовьте оплётку для удаления припоя, вытянув её так, чтобы она могла соприкасаться с припоем на самой плате.
Прикоснитесь паяльником к верхней части контакта, когда он достаточно разогреется; флюс расплавится, а за ним и припой, который вместе с флюсом впитается в оплётку.
Шаг 3
После удаления всего припоя с каждого контакта попробуйте вытолкнуть разъём Ethernet. Если он не двигается, нужно удалить больше припоя.

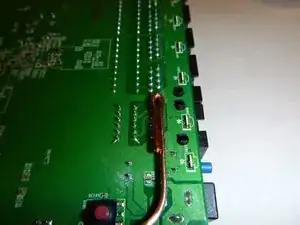

При необходимости вам потребуется изготовить специальный инструмент, способный одновременно касаться всех контактов. Этот инструмент сделан из изогнутой медной проволоки и может заменить жало паяльника карандашного типа.
Шаг 4

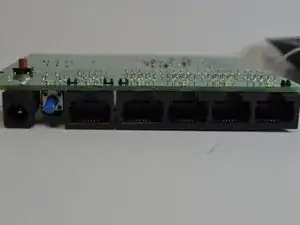

После удаления разъёма Ethernet установите новый (или любой другой компонент, который потребовалось заменить) и припаяйте его к плате.
В интернете доступно множество подробных руководств по пайке; рекомендуем ознакомиться с одним из них: http://www.wikihow.com/Solder-%28Electro... Перед пайкой обязательно нанесите флюс на соединение.
Заключение
Чтобы собрать устройство обратно, выполните данные инструкции в обратном порядке.
Перевод руководства с ifixit.com
