Замена блока питания роутера Linksys E1200

Компьютеры

Может наступить время, когда шнур или блок питания выйдут из строя, либо из-за общего использования, либо в результате окончания срока службы.

Это может потребовать обрезания и пайки, поэтому будьте готовы к возможной потере гарантии.

Это также может быть применимо для других устройств, так как принцип остается тем же.

Шаг 1

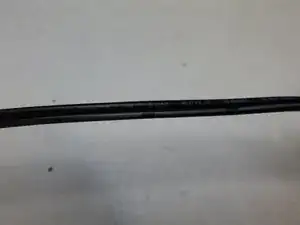

Обратите внимание на маркировку проводов. Каждый провод имеет либо полоску, либо текст. При выравнивании проводов после обрезки критически важно сохранять полоску с полоской, а текст с текстом. Неправильное соединение может привести к повреждению устройства.

Шаг 2

Начните с обрезания провода.

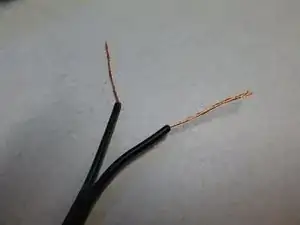

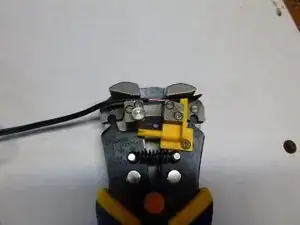

Снимите изоляцию с провода.

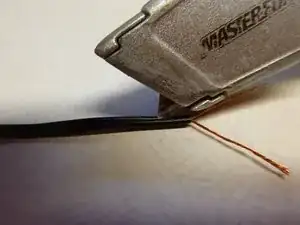

Разделите две половины каждого провода и разрежьте их канцелярским ножом. Не делайте это слишком глубоко! Вам нужно будет оставить пространство для укладки термоусадки перед пайкой.

Шаг 3

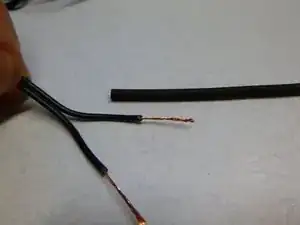

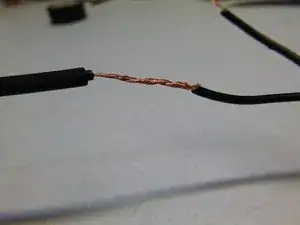

Скрутите отдельные жилы вместе, чтобы получить один хвостик.

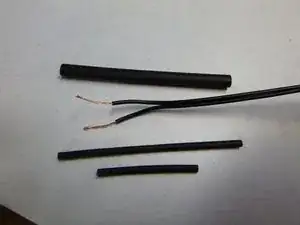

Сложите с соответствующим проводом (Шаг 1) и скрутите вместе, но не забудьте надеть термоусадку.

Шаг 4

Оттяните разделение проводов так, чтобы хотя бы с одной стороны термоусадка могла накрыть изоляцию провода.

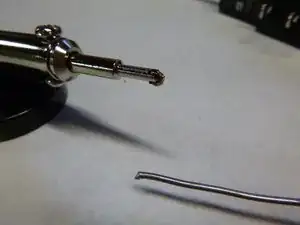

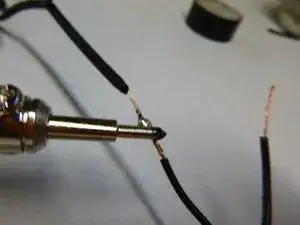

Теперь пайка. Поместите разогретый паяльник на провода на огнеупорной поверхности. Убедитесь, что термоусадка не приближена к паяльнику.

Разогрейте его в течение нескольких секунд (медная проволока является отличным проводником тепла), затем коснитесь конца припоя к проводу. Если оборудование хорошо разогрето, припой должен легко протекать в соединение.

Шаг 5

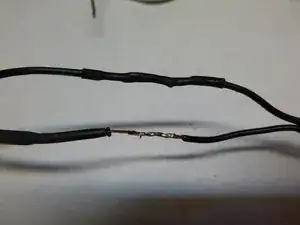

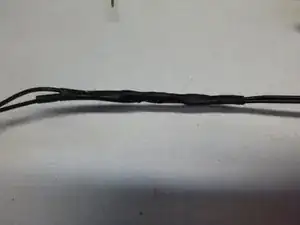

Чтобы защитить место пайки, вам нужно надеть термоусадку на место соединения, а затем нагреть ее, чтобы она надежно фиксировала провод. Вы можете использовать тепловую пушку или плоскую сторону паяльника. Будьте осторожны, чтобы не сжечь!

Повторите для другого провода. Повторите для общего кожуха.
