Извлечение модуля StrataFlash памяти из маршрутизатора Cisco 878 Integrated Services

Только обученный и квалифицированный персонал должен иметь право устанавливать, заменять или обслуживать это оборудование!

Во время выполнения этой процедуры используйте заземляющие браслеты во избежание повреждения карты электростатическим разрядом. Не прикасайтесь непосредственно к бэкплейну рукой или металлическим инструментом, чтобы не получить удар током!

Убедитесь, что переключатель питания переведен в режим ожидания и что кабель питания отключен. Отключите все кабели от задней панели маршрутизатора.

Используйте отвертку Phillips #1, чтобы снять два винта с задней стороны устройства.

1. Осторожно оттолкните верхнюю крышку маршрутизатора от себя.

2. Поднимите верхнюю крышку от нижней части маршрутизатора.

3. Снимите верхнюю крышку с устройства.

Разместите нижнюю часть маршрутизатора на антистатическом коврике.

Используйте отвертку Phillips #1, чтобы снять три винта с передней стороны устройства.

1. Осторожно приподнимите внутренний металлический экран от нижней части маршрутизатора.

2. Снимите внутренний металлический экран с устройства (см. крепления на изображении).

Будьте осторожны и не деформируйте пластины!

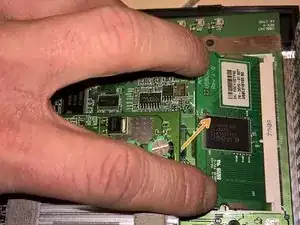

1. Разместите пальцы на рычагах по обеим сторонам слота и отведите их в сторону, чтобы открыть.

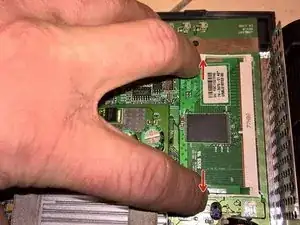

2. Сильно потяните фиксатор от модуля, пока модуль не приподнимется.

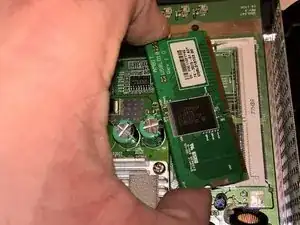

3. После этого вы можете извлечь модуль из разъема.
