Разборка Linksys E1200

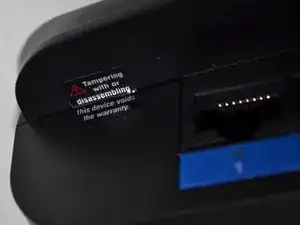

Открытие устройства аннулирует вашу гарантию.

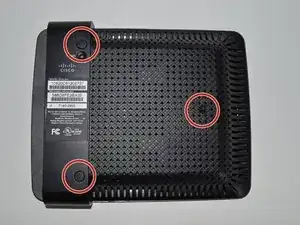

Противоскользящие подушки закрывают три винта, удерживающих устройство вместе. Снимите подушки, чтобы получить доступ к винтам.

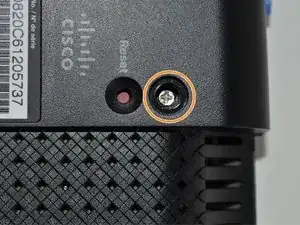

Удалите три винта.

Сохраните подушки для повторной сборки.

После удаления трех винтов устройство готово к разборке.

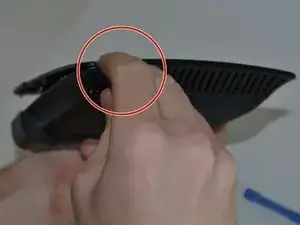

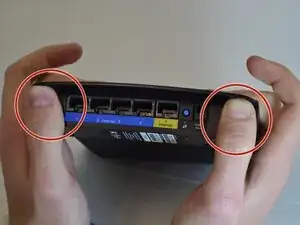

Поднимите заднюю крышку, удерживая остальную часть корпуса на месте. Это создаст небольшую щель.

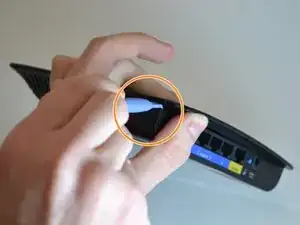

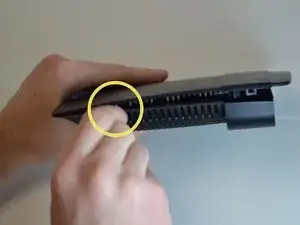

Вставьте пластиковый инструмент для открытия в щель и начните поддевать угол.

Продолжайте поддевать вокруг корпуса. Разделите обе стороны корпуса с помощью этого метода.

Когда стороны освободятся, переднюю часть крышки можно снять.

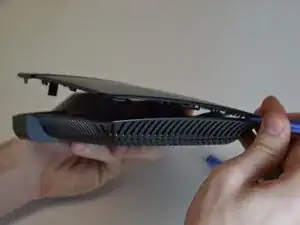

Используйте пластиковый инструмент для открытия, чтобы отделить переднюю часть крышки от корпуса.

Полезно использовать другой пластиковый инструмент для открывания в качестве клина по бокам, чтобы предотвратить их сжатие обратно.

Теперь крышку можно удалить.

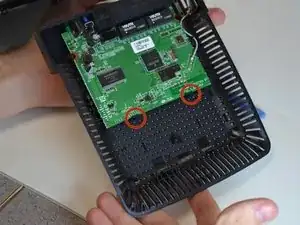

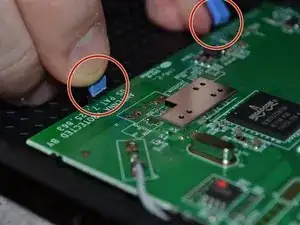

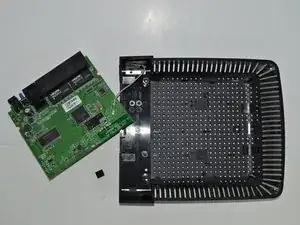

Чтобы отремонтировать что-либо на печатной плате, используйте пластиковый инструмент для открытия, чтобы отогнуть две защелки, удерживающие ее на месте.

Будьте осторожны, снимая защелки, так как они жесткие и легко ломаются.

Сохраните защелки, если они отломаются. Защелки можно приклеить при повторной сборке устройства.

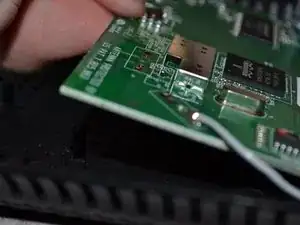

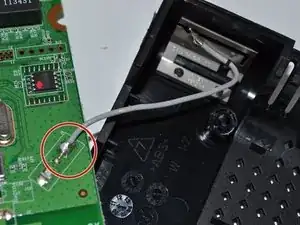

Если антенну необходимо отсоединить, отпаяйте соединение и прикрепите его снова перед сборкой.

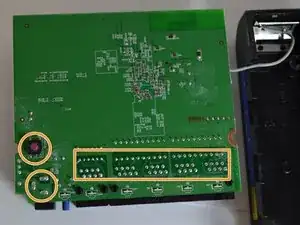

Если порты Ethernet, порт питания или кнопка сброса повреждены, крупные точки пайки позволяют заменить их.

Многие компоненты на плате нельзя отремонтировать. Эти компоненты были прикреплены машиной и не могут быть удалены.
