Ремонт зажевания бумаги принтера Brother HL 3140 CW
Мой принтер HL3140CW зажевывал каждую печатаемую страницу. Ошибка зажевания бумаги останавливала лист пополам по всему пути на ленте при каждой печати и в точно таком же месте.
Я разбирал его и собирал несколько раз, прежде чем нашел очень простое решение - оно занимает менее минуты!
Шаг 1

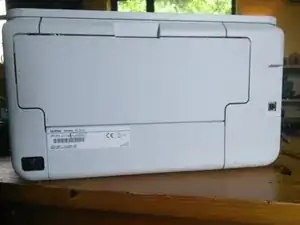

Поставьте принтер на стол и подойдите к его задней части. Затем снимите белый флажок с петель. Возможно, вам придется немного согнуть пластик, чтобы пластиковые шпильки вышли.
Шаг 2

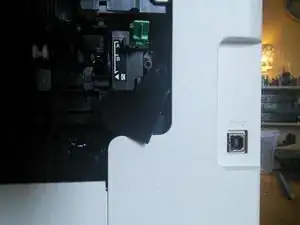

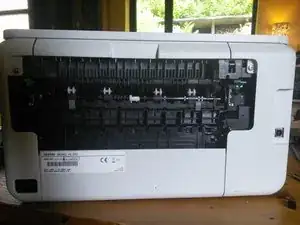

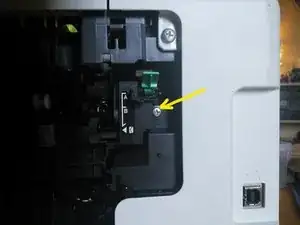

Сняв белый флажок, открутите единственный винт и вытащите этот черный кожух.
После этого вы сможете отстегнуть и снять направляющую бумаги из принтера. (сжмите два зеленых рычага)
Шаг 3

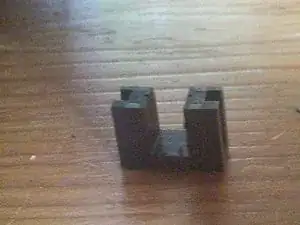

Теперь у вас есть доступ к черной крышке, которая закрывает эмиттер и приемник фотоклетки. Подденьте ее вверх и снимите с помощью небольшого инструмента.

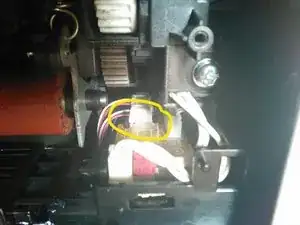

Проверьте направляющую бумаги: маленький черный пружинный рычаг посередине должен свободно перемещать "блокирующий элемент" вверх и вниз.
Соберите в обратном порядке, убедившись, что блокирующий элемент свободно перемещается между эмиттером и приемником фотоклетки.
Заключение
Чтобы собрать устройство, следуйте этим инструкциям в обратном порядке. Это может быть решение, которое вы ищете, или, возможно, у вашего принтера другая проблема. Явно, что легкий удар по этой пластиковой крышке означал, что фотоклетки больше не были выровнены, и этот принтер был непригоден для использования... до настоящего времени.
Перевод руководства с ifixit.com
