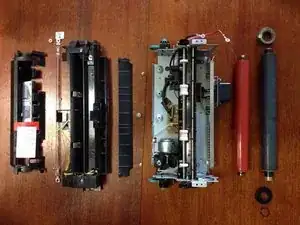

Замена нагревательного и прижимного валов в узле термозакрепления Lexmark T650

Повреждённый прижимной вал приводит к застреванию бумаги.

Повреждённое тефлоновое покрытие на нагретом вале вызывает тёмные метки и двойные отпечатки. Тонер, прилипший к тефлоновому покрытию нагретого вала, оставляет послеслед или метки на 94 мм (3,7 дюйма) ниже исходного тёмного отпечатка.

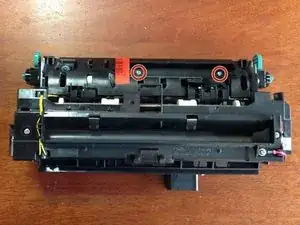

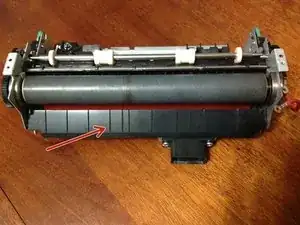

Отверните эти два винта Philips #2 длиной 6 мм, затем снимите переднюю крышку.

Отверните эти два винта #2 длиной 6 мм с обоих концов нагревательного элемента и аккуратно извлеките стеклянный нагревательный элемент.

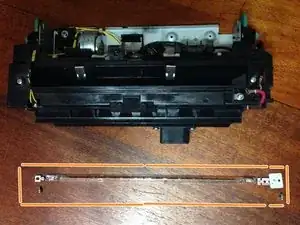

Стеклянный нагревательный элемент показан на втором изображении.

Отверните эти два винта #2 длиной 6 мм, крепящие верхнюю крышку.

Снимите этот винт, фиксирующий красный питающий провод.

Отключите пару жёлтых проводов и снимите их с крючков, заправив на место.

Верхняя крышка теперь может быть удалена.

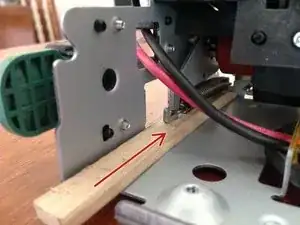

Подденьте клин под каждую из двух опорных пружинных рычагов, чтобы поднять обе пружины.

Клины должны оставаться на месте во время хранения блока термозакрепления. В противном случае давление верхнего вала оставит постоянное вдавление в мягком прижимном вале.

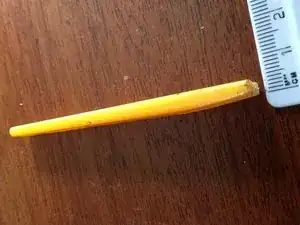

На втором изображении показан подходящий клин. В этом примере он сделан из ручки зубной щётки.

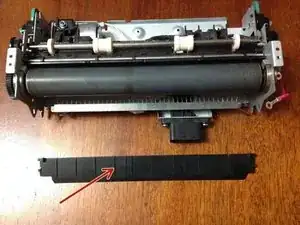

Осторожно согните эту направляющую бумаги, чтобы снять её.

Используйте циркульные клещи, чтобы снять стопорное кольцо, фиксирующее зубчатое колесо на верхнем вале.

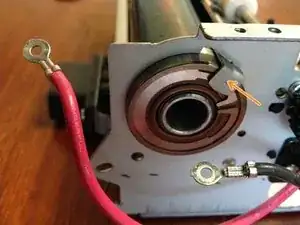

Подвиньте эту металлическую защёлку вверх, чтобы освободить подшипник из его посадочного места. Снимите подшипник.

Теперь верхний вал можно извлечь.

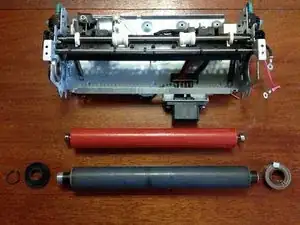

Красный прижимной вал теперь виден с подшипниками, расположенными в держателе на каждом конце.

Теперь прижимной вал можно поднять и извлечь.
