Замена мотора Samsung ML2510
Вам потребуется разобрать большую часть принтера и его корпус. Понадобится обратиться к руководству по ремонту Снятие задней панели Samsung ML2510.
Шаг 1

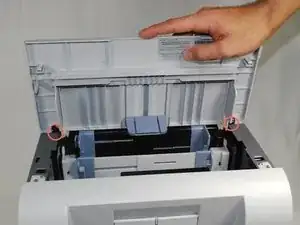

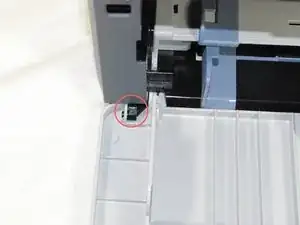

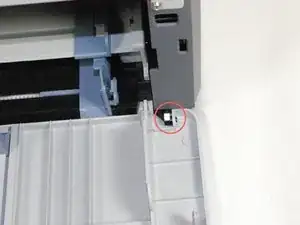

Снимите верхнюю панель с петлями, вынув штифты в нижней части этой панели.
Шаг 2
Отверткой Phillips #2 удалите четыре винта на задней части принтера.
Шаг 3

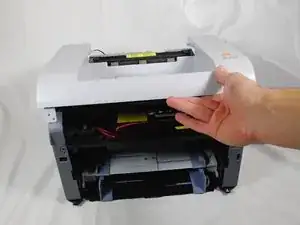

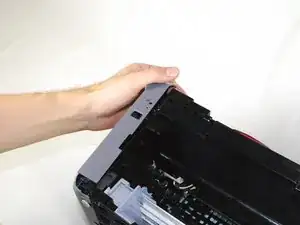

Осторожно поднимите верхнюю панель одновременно вытягивая заднюю панель.
Перед тем как полностью вынуть заднюю панель, убедитесь, что вы извлекли задний охлаждающий вентилятор из его посадочного места.
Шаг 4

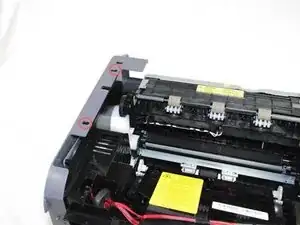

Снимите переднюю панель, аккуратно освобождая каждое отверстие панели с штырей, прикреплённых к основному корпусу принтера, по одному.
Шаг 5
Отверткой Phillips #2 удалите два винта PH#2 длиной 1" на лицевой стороне принтера.
Шаг 6

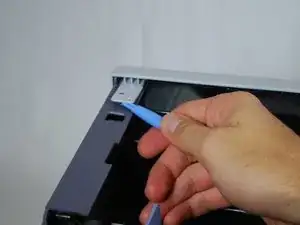

Используйте пластиковый инструмент для вскрытия, чтобы аккуратно приподнять одну сторону верхней панели с её штыря.
Повторите ту же процедуру для другой стороны.
Поднимите верхнюю панель с передней части принтера, чтобы полностью снять её.
Шаг 7

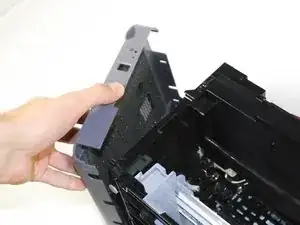

Поднимите левую боковую панель вверх от упоров.
Осторожно поверните панель, как показано на фото, чтобы полностью снять её.
Шаг 8

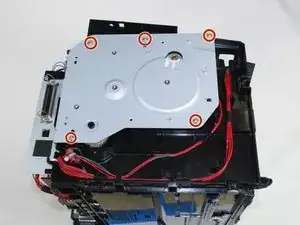

Отверткой Phillips #2 удалите пять винтов PH#2 длиной 1" на боковой металлической панели.

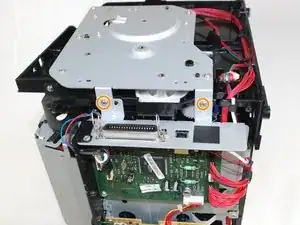

Удалите два винта PH#2 длиной 1" на задней части принтера.

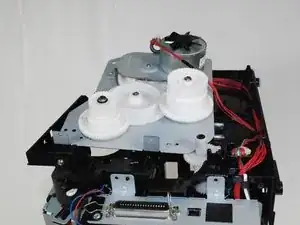

Переверните металлическую панель, чтобы открыть приводной механизм.
Шаг 9

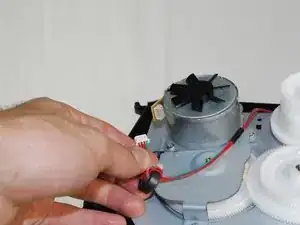

Отсоедините кабель, подключённый к мотору.
Вся панель может быть удалена от остальной части принтера.

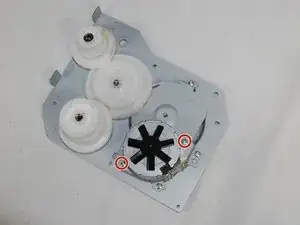

Отверткой Phillips #2 снимите мотор с панели, выкрутив два винта PH#2 длиной 1".
Замените мотор и выполните сборку принтера в обратном порядке.
