Ремонт ошибки определения тонера в Konica Minolta 2430DL

Перед выполнением следующих инструкций выключите принтер и отключите его от сети.

Откройте верхнюю крышку, потянув за серую ручку и подняв крышку вверх.

Опустите переднюю панель, потянув горизонтально, от себя, за центральную часть панели.

Отведите ручку картриджа с тонером от картриджа, пока не услышите «щелчок» и не почувствуете, что картридж отщёлкнулся от держателя картриджа.

Поднимите его за ручку; он будет поворачиваться вокруг верхнего края держателя картриджа. Продолжайте поднимать, пока картридж не перестанет поворачиваться.

Теперь вы можете поднять картридж вертикально вверх и вынуть его из держателя картриджа.

Чтобы извлечь оставшиеся картриджи, необходимо повернуть держатель картриджей.

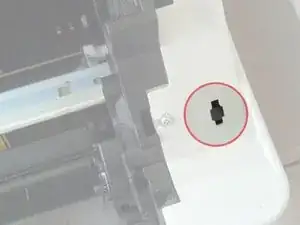

Вставьте тонкий стержень в отверстие в форме «барабана» на правой стороне принтера. Это расфиксирует замок держателя картриджа. Требуется нажать и удерживать, чтобы замок оставался разблокированным.

Нажмите на пустой слот картриджа. Карусель начнёт вращаться.

Поверните карусель, пока направляющие защёлки поворота картриджа не совместятся с выравнивающим отверстием.

Повторяйте шаги 2 и 3, пока все картриджи с тонером не будут извлечены.

Барабан чувствителен к свету. Не выполняйте эту процедуру на прямом солнечном свете.

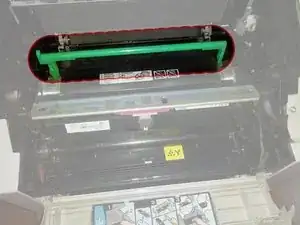

Поднимите за зелёную ручку барабана.

Продолжайте поднимать, пока барабан полностью не выйдет из корпуса принтера.

Положите барабан на ровную поверхность так, чтобы ролик барабана был закрыт или не подвергался воздействию света.

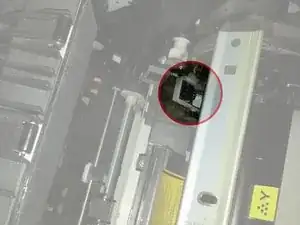

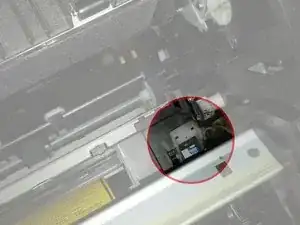

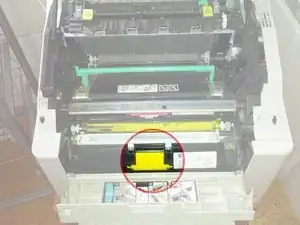

Датчик расположен в правом нижнем углу принтера. Он установлен в держателе с пружиной на поворотном механизме.

Нажмите на держатель вниз, чтобы сжать пружину. Используйте длинный и узкий стержень (отвёртку), чтобы вытянуть одну сторону оси поворота из посадочного места оси.

Датчик и его корпус теперь можно вынуть из принтера.

Снимите датчик с корпуса, освободив зажимы натяжения на задней части корпуса.

Если вы приобрели новый датчик, перейдите к шагу 10.

Продолжайте на шаг 7 для инструкций по ремонту датчика.

ХРУПКИЙ КОМПОНЕНТ. Действуйте осторожно.

Используйте маленькую отвёртку, чтобы поддеть верхние кромки датчика.

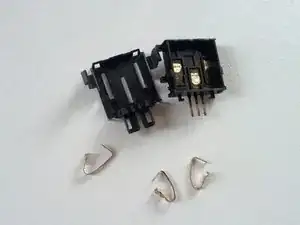

Подденьте нижние кромки датчика. Датчик разойдётся на 5 частей.

Опрыскайте все поверхности очистителем для электронной техники, включая контактные площадки, пружинные контакты и разъёмы кабеля. Протрите бумажным полотенцем. Возможно, потребуется тщательно оттереть контактные площадки.

Убедитесь, что пружинные контакты имеют правильную форму (не загнуты внутрь).

Верните пружинные контакты в крышку датчика пинцетом, как показано.

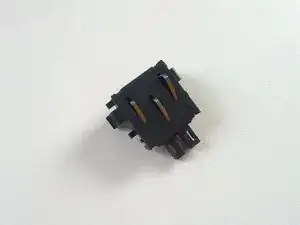

Установите основной корпус датчика в крышку и защёлкните датчик.

Зафиксируйте пружину корпуса датчика на стойке пружины корпуса датчика.

Установите белый корпус датчика обратно в принтер, удерживая пружину на месте.

Удерживайте кабель датчика на месте пинцетом или зажимами.

Подключите датчик к кабелю датчика.

Вдавите датчик в белый корпус датчика. УБЕДИТЕСЬ, ЧТО ОБЕ ПРУЖИННЫЕ ЗАЩЁЛКИ ЗАФИКСИРОВАНЫ.

Очистите все контакты на каждом картридже с тонером очистителем для контактов и бумажным полотенцем.

Установите барабан принтера.

Установите каждый картридж с тонером, выполняя шаги 2 и 3 в обратном порядке.

Включите питание принтера. Принтер должен работать без ошибок.
