Доступ к плате управления Samsung ML2510

Снимите верхнюю крышку с петлей, вынув штифты в нижней части этой панели.

Отверткой Phillips #2 открутите четыре винта на задней части принтера.

Осторожно приподнимите верхнюю панель и одновременно снимите заднюю панель.

Прежде чем полностью вынимать заднюю панель, убедитесь, что вы вынули задний охлаждающий вентилятор из его посадочного места.

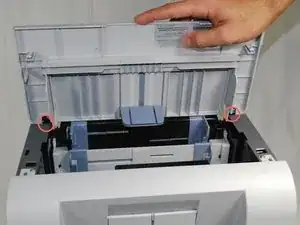

Снимите переднюю панель, аккуратно освобождая отверстия панели от штифтов, закреплённых на корпусе принтера, по одному. Убедитесь, что снимаете всю переднюю панель, а не только створку лотка для бумаги.

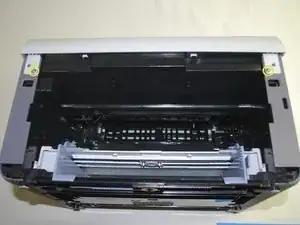

Отверткой Phillips #2 открутите два винта длиной 1" на передней части принтера.

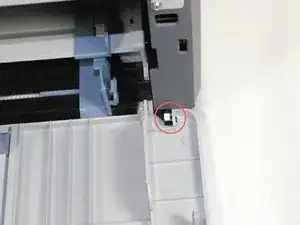

Пластиковым инструментом для открытия аккуратно приподнимите одну сторону верхней панели с её штифта.

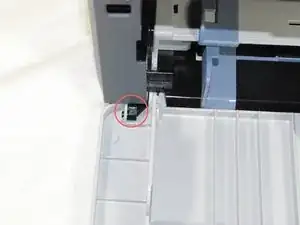

Повторите процедуру для другой стороны.

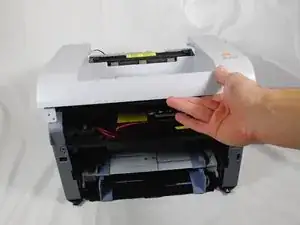

Поднимите верхнюю панель спереди, чтобы полностью её снять.

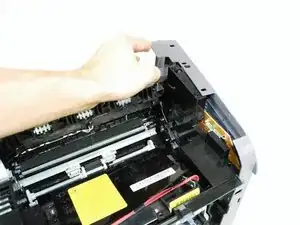

Поднимите правую панель вверх от упоров.

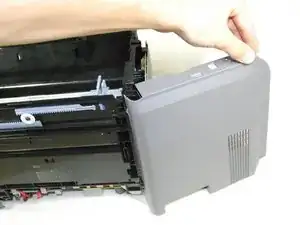

Осторожно поверните панель, как показано на изображении, чтобы полностью её снять.

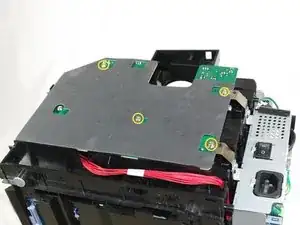

Отверткой Phillips #2 открутите четыре винта длиной 1", крепящие серую пластину к принтеру.

Снимите пластиковую крышку, аккуратно сдвинув её под серебристые петли справа.

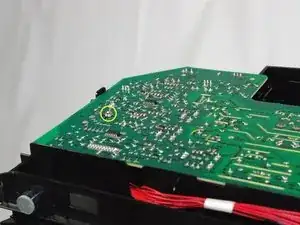

Отверткой Phillips #2 открутите винт длиной 1", крепящий плату управления к принтеру.

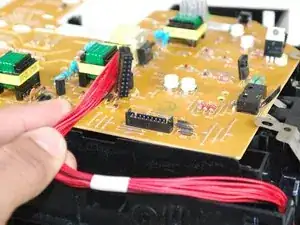

Переверните плату управления для доступа к основным проводам.

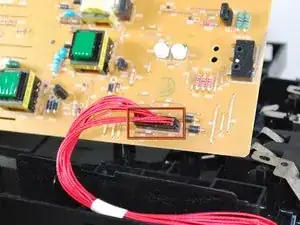

Осторожно отсоедините проводку от платы управления.
