Замена заднего вентилятора охлаждения Samsung ML2510
В данном руководстве будет описано, как найти и заменить задний вентилятор охлаждения, если ваш вентилятор больше не работает должным образом. Вам потребуется обратиться к руководству по удалению задней панели Samsung ML2510, чтобы завершить эту процедуру.
Шаг 1
Уберите верхнюю панель на петлях, вытащив шпильки внизу этой панели.
Шаг 2
С помощью отвертки Phillips #2 открутите четыре винта на задней панели принтера.
Шаг 3
Осторожно поднимите верхнюю панель, одновременно снимая заднюю панель.
Перед тем как полностью вытащить заднюю панель, убедитесь, что вы убрали задний вентилятор охлаждения из его слота.
Шаг 4

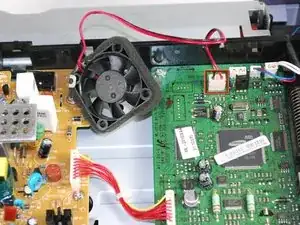

После отсоединения вентилятора отключите его от печатной платы.

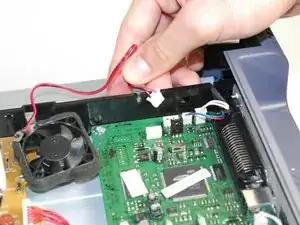

Пропустите проводку вентилятора через закрепленный разрез.
Шаг 5
С новым вентилятором вставьте проводку через разрез старого вентилятора.

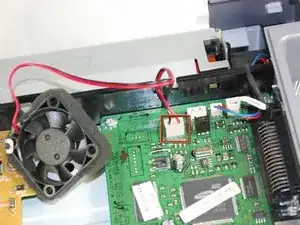

Подключите вентилятор, подключив его обратно к печатной плате.
Прикрепите заднюю панель, следуя этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
