Замена прижимного ролика термоблока для принтеров серии Lexmark MS710

Повреждённый прижимной ролик приводит к застреванию бумаги при достижении переднего края термоблока.

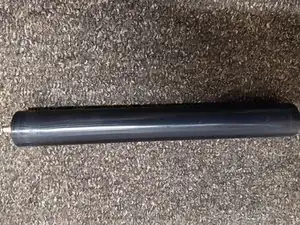

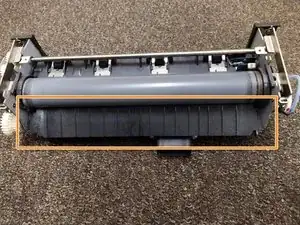

Новые ролики имеют гладкую поверхность. Сморщенная поверхность, едва заметная на прикреплённом изображении, сопровождалась застреванием бумаги каждые 20 листов.

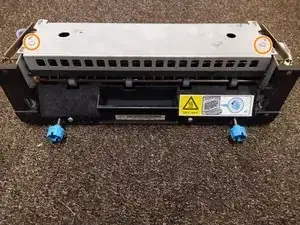

Отверните два винта Torx T10 (5 мм) на металлической верхней крышке. Верхняя крышка затем сдвигается и снимается.

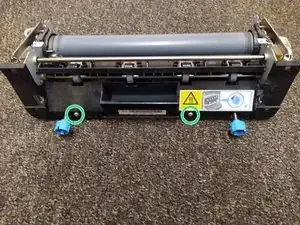

Отверните два винта Torx T10 (5 мм) на передней пластиковой крышке.

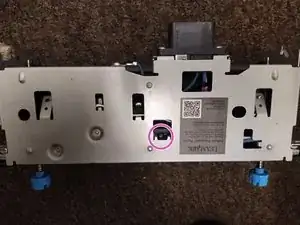

Используйте маленькую плоскую отвёртку, чтобы освободить пластиковый фиксатор в основании, который удерживает переднюю крышку на месте. Теперь передняя пластиковая крышка может быть снята.

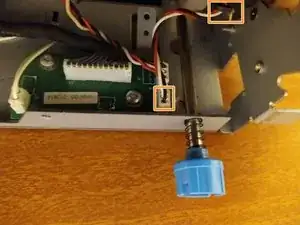

Отсоедините этот провод и снимите его с крючков, чтобы он был свободен и обеспечил запас длины, необходимый для смещения гильзы термоблока.

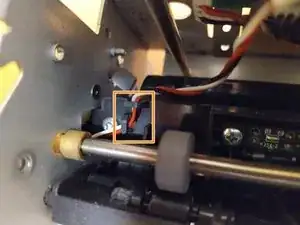

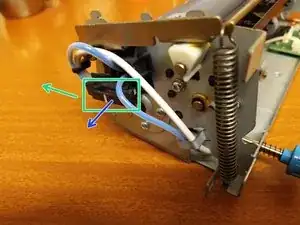

Сдвиньте этот зажим, чтобы обеспечить некоторый ослаб кабелей на другом конце гильзы термоблока.

Передняя часть зажима слегка оттягивается наружу, чтобы освободить его для снятия.

Направляющую бумаги снимают, аккуратно подгибая её вверх от центра, пока удерживающие штифты на одном конце не освободятся из металлической рамы.

Сильную пружину на каждом конце термоблока необходимо снять, чтобы ослабить давление на ролики.

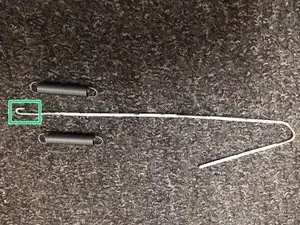

Для снятия пружины требуется прочный крючок. Пример на фото сделан из проволочного вешалки.

Рычаг на каждом конце термоблока теперь можно поднять, освободив доступ для снятия роликов.

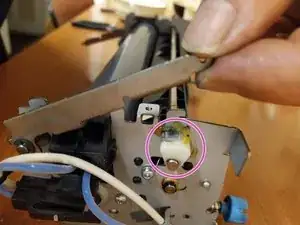

Обратите внимание, что пластиковая клиновидная деталь находится в вертикальном положении. При повторной сборке клин должен быть установлен в это вертикальное положение.

Этот клин поднимает рычаг, уменьшая давление на ролики, которое в противном случае создаёт плоские участки на мягком прижимном ролике. Принтер перемещает этот клин, чтобы увеличить давление только тогда, когда ролики вращаются и готовы к печати.

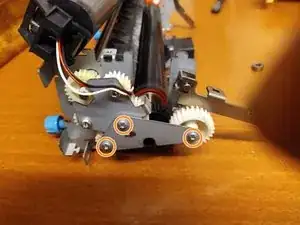

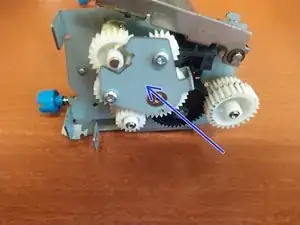

Отверните три винта Torx T10 (5 мм) и снимите металлическую пластину, закрывающую шестерёнки.

Снимите блок из трёх шестерёнок, чтобы получить доступ к чёрному приводному шкиву.

Снимите стопорное кольцо, удерживающее приводную шестерню термоблока. Для снятия стопорного кольца можно использовать маленькую плоскую отвёртку.

Большая чёрная шестерня теперь может быть снята с конца вала прижимного ролика термоблока.

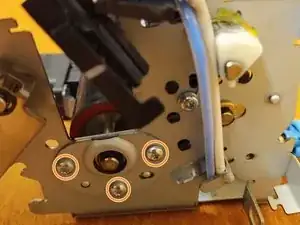

Отверните три винта Torx T10 (5 мм) и снимите крышку, закрывающую подшипник.

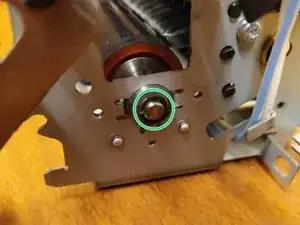

Снимите стопорное кольцо, удерживающее этот конец прижимного ролика.

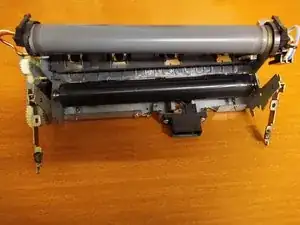

Гильза термоблока теперь может быть снята сверху с прижимного ролика и оставлена лежать на термоблоке. Отключать нагревательный элемент термоблока не требуется, если заменяется только прижимной ролик.

На фотографиях этот ролик был перемещён ранее в последовательности. Но лучше оставлять этот хрупкий компонент на месте как можно дольше.

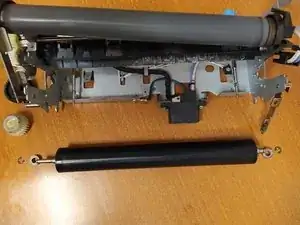

Ось прижимного ролика теперь может сдвигаться влево.

Это освобождает правый конец оси от крепления, чтобы прижимной ролик можно было поднять вверх и снять.
