Замена блока сканера Lexmark Intuition S505

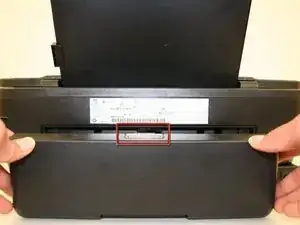

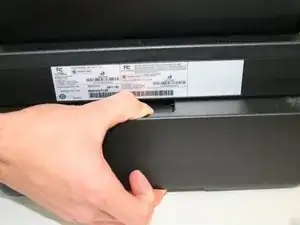

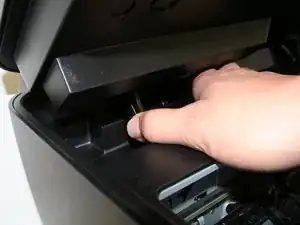

Удерживайте кнопку нажатой концом плоской стороны в сторону от принтера. Когда услышите щелчок, блок двусторонней печати можно извлечь из принтера.

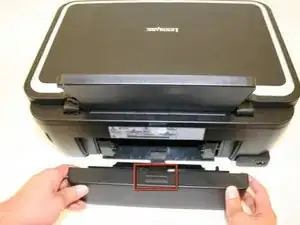

Извлеките блок двусторонней печати с тыльной стороны принтера, ориентируя его вверх.

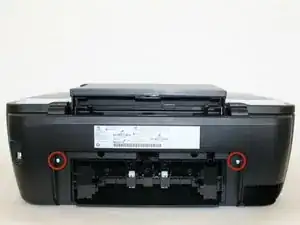

Найдите два отверстия для винтов, которые соединяют два цилиндрических выступа верхней части блока сканера с принтером.

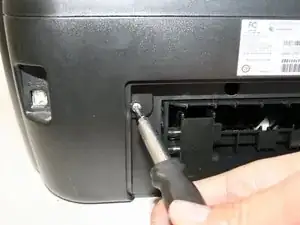

Открутите два винта Phillips №6 (головка 5 мм, размер 1 мм), соединяющих блок сканера с принтером.

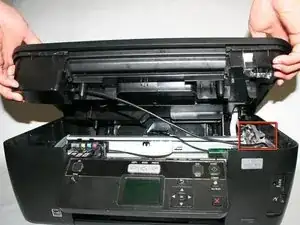

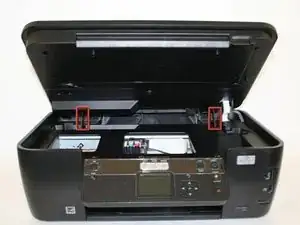

Поднимите и закройте блок сканера, чтобы убедиться, что петли фиксируются при подъёме.

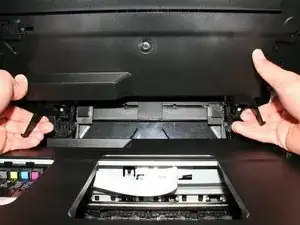

Одновременно плотно надавите на петли внутрь, к середине принтера, с обеих сторон. Петли должны легко подниматься и сниматься.

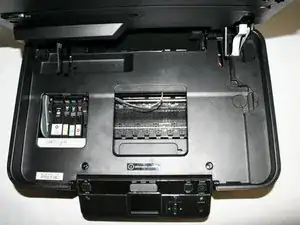

Найдите три винта, соединяющих пластиковую плату с принтером.

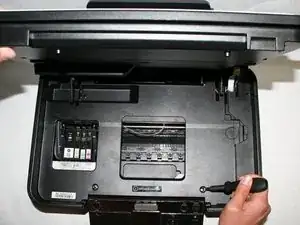

Удалите три винта Phillips №6 (головка 5 мм, размер 1 мм), соединяющих блок сканера с принтером.

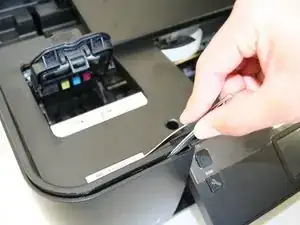

Снимите пластиковую крышку, разблокировав пластиковые петли на внутренних краях принтера. Используйте пластиковую открывалку или пинцет, чтобы аккуратно пройти вдоль зазора вокруг принтера и разблокировать крышку.

Медленно приподнимите, но не извлекайте пластиковую крышку вместе с блоком сканера, чтобы открылись три кабеля, соединяющих блок сканера с принтером.

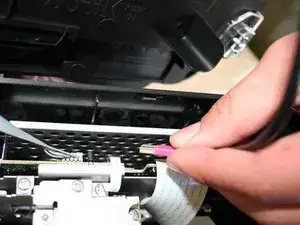

Аккуратно отключите розовый кабель.

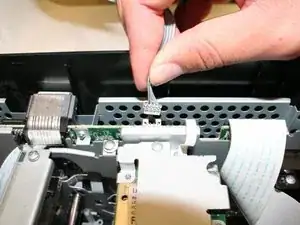

Аккуратно отключите серый кабель передачи данных.

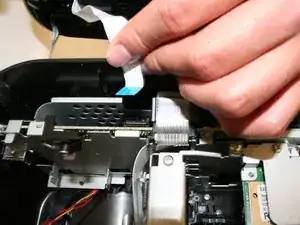

Аккуратно отключите белый ленточный кабель передачи данных.

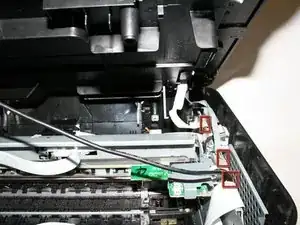

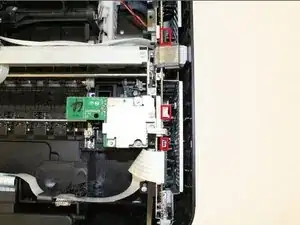

Найдите три разъёма для кабелей блока сканера и убедитесь, что они отключены.

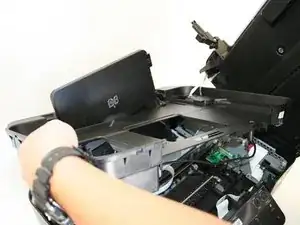

Снимите блок сканера с пластиковой крышкой, поднимая его с нижней части принтера.

Будьте осторожны с лотком для бумаги и убедитесь, что он равномерно поднимается через прямоугольное отверстие в пластиковой плате
