Замена комплектующего для обслуживания Lexmark MX611de

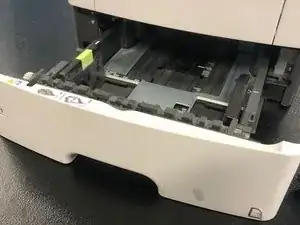

Удалите лоток для бумаги

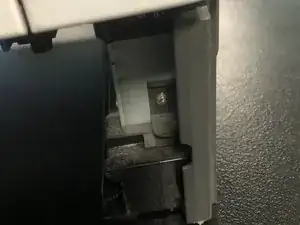

Удалите винт, который крепит правую крышку к передней части корпуса принтера.

Откройте крышку доступа к памяти, которая прикреплена к правой крышке

Удалите два винта, которые крепят правую крышку к защитному экрану RIP.

Немного поднимите принтер, сдвиньте правую крышку вперед и вытяните её от принтера.

Удалите винт, который крепит левую крышку к передней части корпуса принтера.

Освободите два кронштейна внизу крышки.

Выдвиньте крышку вперед и снимите её с принтера.

Откройте заднюю дверь.

Поднимите выходную дверь вверх, чтобы освободить петли, и снимите её.

Удалите два винта, которые крепят заднюю крышку.

Снимите крышку.

Удалите три винта из левой монтажной скобы

Два различных способа перейти к следующему шагу, в зависимости от опыта и/или уверенности.

Сдвиньте монтажную скобу, вытянув при этом кабель скрепки в сторону. Кабель скрепки не нужно отключать.

Удалите кабель скрепки и монтажную скобу из корпуса принтера, пропуская кабель через редрайв-устройство и корпус принтера.

С помощью пары плоскогубцев сжмите нейлоновые крепления, чтобы высвободить разъем скрепки, и удалите кабель.

Удалите три винта из правой монтажной скобы.

Удалите два винта, а затем отключите обратный соленоид.

Не отключайте кабель обратного соленоида от платы управления.

Удалите шесть винтов, которые крепят сборку редрайва.

Отключите кабель JEXIT1 от платы управления.

Отключите два кабеля.

Удалите два винта, крепящие печку.
