Как исправить выравнивание на принтере этикеток E-TKT
Принтер E-TKT использует механизм с колесом для печати этикеток, и если это колесо неправильно выровнено, это может вызвать ряд проблем с печатью. Принтер находит свою начальную позицию через датчик эффекта Холла, который может быть случайно изогнут, если принтер сильно трясти. Кроме того, датчик может изначально находиться не в правильном положении, если принтер не был правильно откалиброван после сборки. К счастью, исправить выравнивание колеса можно довольно просто и в основном без инструментов.
Шаг 1
Перезапустите устройство.
После экрана загрузки машина найдет начальную позицию, вращаясь, пока магнит не встретится с датчиком Холла.

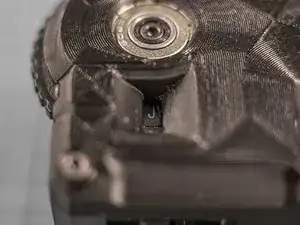

Проверьте позицию буквы J в верхнем окне: если буква визуально центрирована (второе изображение), то можете перейти к Шагу 3.
Шаг 2
Выключите устройство, чтобы избежать короткого замыкания контактов датчика Холла.

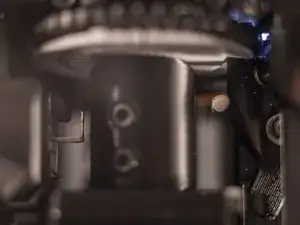

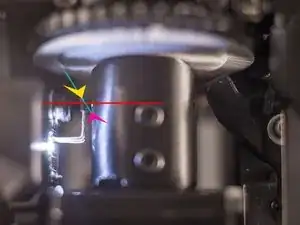

Используйте тупые пинцеты, чтобы тщательно отрегулировать положение датчика Холла вдоль тангенциальной (циановой) оси, как показано на изображении:
Если J слишком сильно вправо, подвиньте датчик Холла к центру устройства (желтая стрелка).
Если J слишком сильно влево, потяните датчик Холла к себе (мажента стрелка).
Убедитесь, что расстояние на трансверсальной (красной) оси остается таким же.
Шаг 3

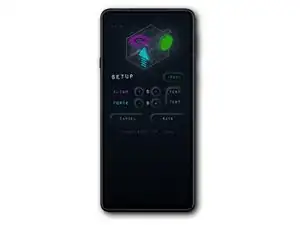

Войдите в веб-интерфейс и нажмите SETUP.
Теперь нажмите кнопку TEST справа от ALIGN.
Машина теперь медленно и аккуратно нажмет на карусель с буквой, как показано на втором изображении.
Отрегулируйте значение ALIGN, пока нажатие не окажется полностью выровненным по центру буквы.
Значение выравнивания варьируется от 1 до 9, при этом 5 является значением по умолчанию (среднее).
Заключение
Приятной печати!
Перевод руководства с ifixit.com
