Замена блока переноса черного тонера Samsung CLP-300

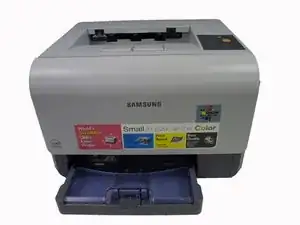

Выключите принтер и подождите несколько минут, чтобы он остыл.

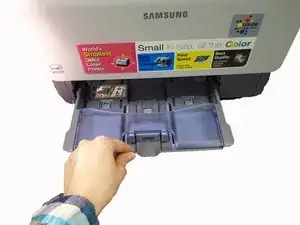

Выньте лоток для бумаги и отложите в сторону.

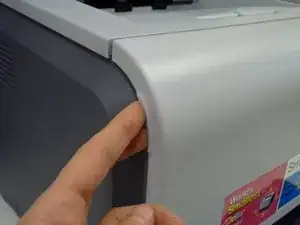

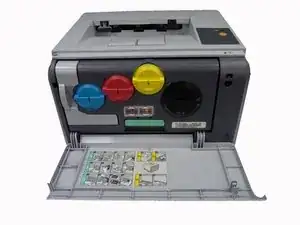

Откройте переднюю крышку.

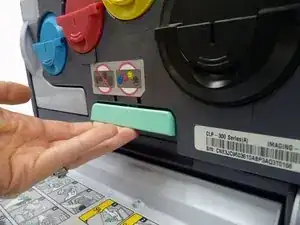

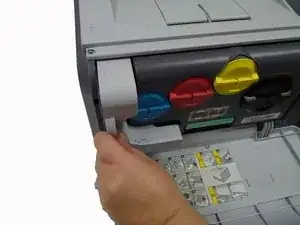

Выньте контейнер для отработанного тонера из принтера за ручку.

Держите контейнер для отработанного тонера в вертикальном положении, чтобы избежать пролива.

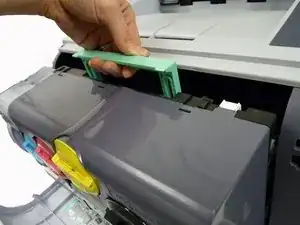

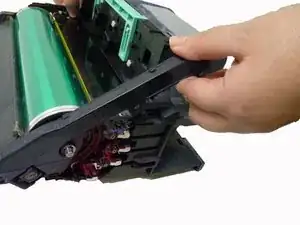

Выньте блок изображения из принтера за нижнюю ручку.

Используйте зеленую ручку на верхней части блока изображения, чтобы удерживать блок при вытаскивании.

На этом этапе вы можете отложить принтер в сторону — для продолжения ремонта понадобится только блок изображения.

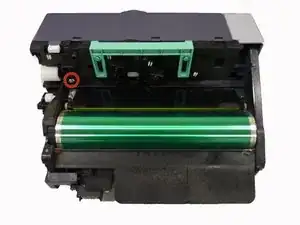

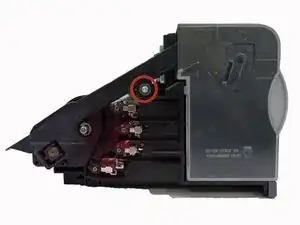

Удалите эти два винта.

Не подвергайте блок изображения воздействию света более нескольких минут. Накрытие блока листом бумаги обеспечивает достаточную защиту на время ремонта.

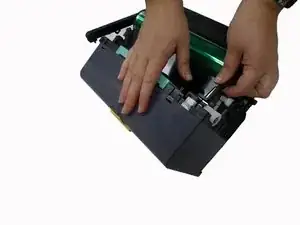

Аккуратно отожмите пластиковый рычаг от основного блока.

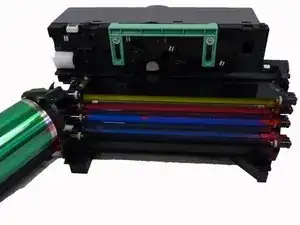

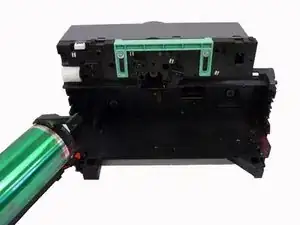

Аккуратно отожмите пластик от основания винта так, чтобы весь элемент фотопроводника сдвинулся влево.

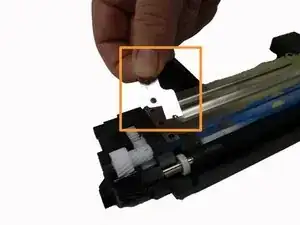

При снятии фотопроводника позаботьтесь, чтобы не потерять маленькую пружину на задней левой стороне.

На этом этапе рекомендуется надеть пластиковые перчатки, чтобы не запачкать руки тонером.

Выдвиньте каждую единицу переноса тонера отдельно, отложив все кроме блока переноса черного тонера.

Держите валы тонера горизонтально, чтобы избежать пролива тонера.

Снимите эти пять винтов с верхней части блока переноса черного тонера.

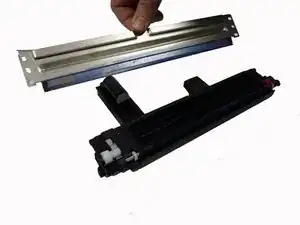

Снимите большую и маленькую z-образные пластины.

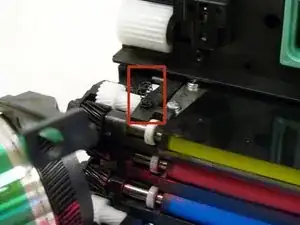

Удалите эти три винта с правого конца блока переноса тонера.

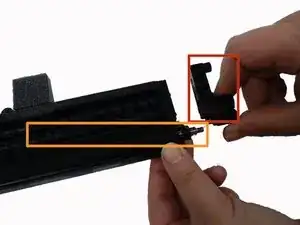

Снимите пластиковую торцовую деталь.

Осторожно выньте вал черного тонера.

Вставьте новый вал на место старого, слегка поворачивая его для установки.

Будьте осторожны, чтобы не защемить маленький поролоновый квадрат при установке нового вала.

Равномерно покройте новый вал тонером, вращая его вручную.
