Замена мотора подающего ролика бумаги в HP Deskjet F4480
Пошаговое руководство покажет, как получить доступ к мотору подающего ролика бумаги, снять и заменить его в принтере HP Deskjet F4480. Мотор подающего ролика захватывает бумагу и подаёт её через область картриджей для печати. При проблемах с подачей бумаги замена мотора подающего ролика может решить проблему. Для выполнения работы требуются инструменты.
Шаг 1
Откройте переднюю панель доступа, вставив палец в передний слот и аккуратно потянув.
Шаг 2
Откройте защитную крышку, закрывающую стекло. Надавите слегка у основания панели, чтобы снять крышку с корпуса принтера.
Шаг 3
Снимите четыре 9 мм винта Torx T10 на верхней панели.
Шаг 4
Осторожно снимите верхнюю панель с принтера.
Не порвите и не повредите два кабеля, соединяющие верхнюю крышку с материнской платой.
Шаг 5

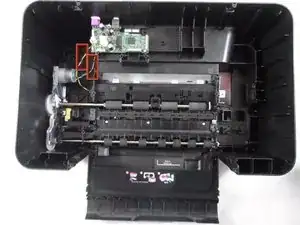

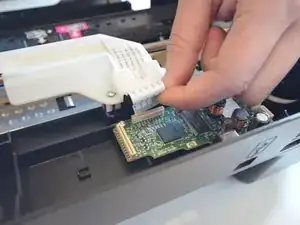

Отсоедините два кабеля, удерживая каждый из них близко к разъёму на материнской плате и аккуратно отключая.
Шаг 6

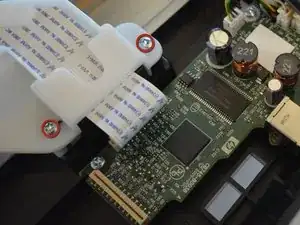

Отсоедините белый ленточный кабель.
Снимите по два 9 мм винта Torx по обеим сторонам белого кронштейна.
Шаг 7

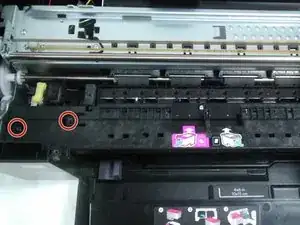

Снимите три чёрных 9 мм винта Torx и выведите чёрную панель из-под каретки с чернилами.
Шаг 8

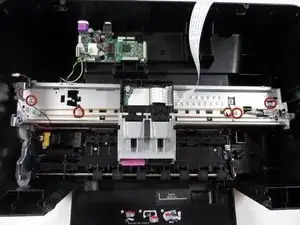

Снимите пять 9 мм винтов Torx на серебристой панели.
Выньте серебристую панель.
Шаг 9
Отсоедините зелёно-жёлтый кабель и чёрно-белый кабель.
Шаг 10
Переверните принтер.

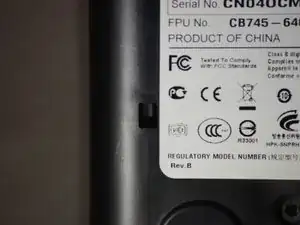

Найдите зазор в нижнем углу рядом со наклейкой с информацией о продукте.
Вставьте плоскую отвёртку в зазор и отщёлкните серебристую защёлку.
Инструмент-лопатка не подходит для этого шага — он может сломаться.
Для лучшей видимости серебристой защёлки внутри зазора рекомендуется использовать фонарик.
Шаг 11

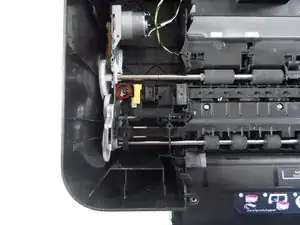

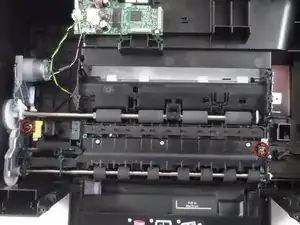

Снимите два 9 мм винта Torx, чтобы отсоединить узел ролика от системы.
Шаг 12

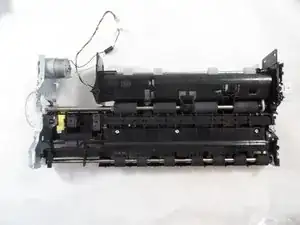

Выньте узел ролика из корпуса принтера.
Шаг 13

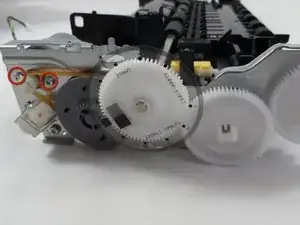

Снимите два 6 мм винта Torx, используя биту T9 Torx.
Шаг 14

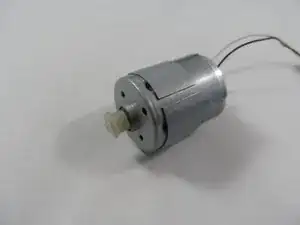

Снимите мотор подающего ролика бумаги.
Установите новый мотор.
Заключение
Для повторной сборки устройства с новым мотором выполните указанные действия в обратном порядке.
Перевод руководства с ifixit.com
