Замена материнской платы HP Deskjet F4480
Если возникают проблемы с коммуникацией между компьютером и принтером HP Deskjet F4480, замену материнской платы стоит рассмотреть в качестве варианта решения этой проблемы. Материнская плата управляет всеми операциями и функциями принтера, позволяя ему работать корректно и взаимодействовать с компьютером.
Шаг 1
Откройте фронтальную панель доступа, поместив палец в передний слот и аккуратно потянув.
Шаг 2
Откройте защитную крышку, которая закрывает стекло. Аккуратно надавите на основание панели, чтобы снять крышку с остального принтера.
Шаг 3
Удалите четыре винта T10 Torx длиной 9 мм на верхней панели.
Шаг 4
Аккуратно снимите верхнюю панель с принтера.
Не порвите и не повредите два кабеля, соединяющие верхнюю крышку с материнской платой.
Шаг 5

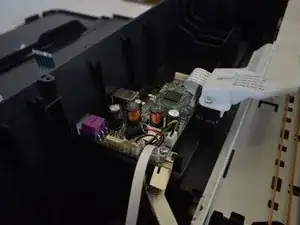

Удалите два кабеля, схватив каждый из них близко к разъемам на материнской плате и аккуратно отключив их.
Шаг 6

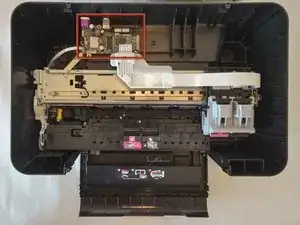

Материнская плата находится в задней части принтера.
Шаг 7

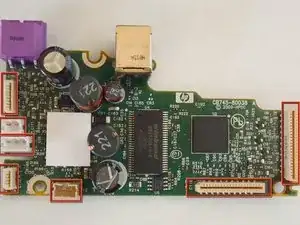

Обратите внимание на расположение и ориентацию проводов, так как это будет важно для правильной сборки вашего устройства.

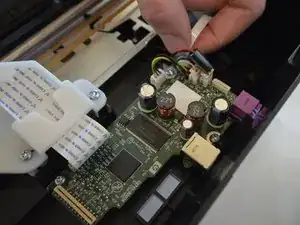

Удалите все провода, подключенные к материнской плате. В общей сложности их семь.
Шаг 8

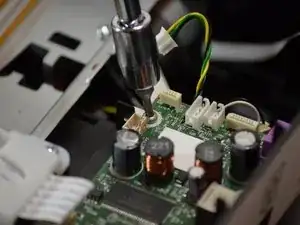

Удалите три винта T10 Torx длиной 9 мм, которые крепят материнскую плату к корпусу принтера.
Шаг 9
На этом этапе материнская плата должна быть свободна от всех соединений с остальной частью принтера.

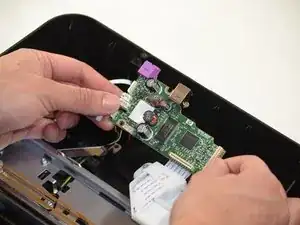

Снимите материнскую плату и замените ее на новую.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
