Замена пружин HP Deskjet D1660
Этот гид поможет заменить пружины, расположенные по бокам металлической рамы, удерживающей каретку с чернилами. Эти пружины обеспечивают стабильность металлическому стержню, поддерживающему каретку с чернилами.
Шаг 1
Удалите два задних винта Torx #10 длиной 14.0 мм.
Шаг 2
Положите принтер на спину.
Возьмитесь за лоток для бумаги с правой стороны и потяните его влево и вверх.
Шаг 3
Откройте переднюю панель доступа, поднимая ее с верхней стороны.
Так же, как и с лотком для бумаги, возьмитесь за нее с правой стороны и потяните влево и вверх.
Шаг 4
Выньте два передних винта Torx #10 длиной 14.0 мм.
Осторожно поднимите переднюю крышку.
Не поднимайте ее резко. К ней будет присоединена лента.
Шаг 5
Удалите пять винтов Torx #10 длиной 13.0 мм, находящихся на верхней части рамы.
Удалите четыре винта Torx #10 меньшего размера длиной 9.0 мм.
Шаг 6
Осторожно поднимайте направляющую, так как к нижней части принтера будут подключены лента и мотор.
Теперь отсоедините белую ленту и провода, аккуратно поднимая их.
Шаг 7

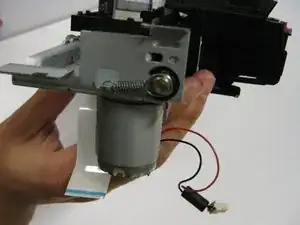

Найдите пружины. Они будут находиться по бокам металлической рамы.

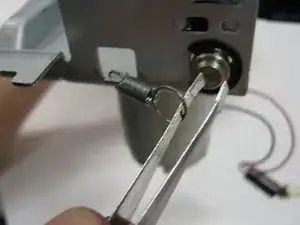

С помощью пинцета возьмите петлю пружины, которая соединена с планкой.
Удалите пружину, поднимая петлю.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
