Замена энкодерной ленты HP Deskjet D1660
В этом руководстве будет заменена энкодерная лента, которую принтер использует для считывания своей скорости и положения. Она проходит через отверстие каретки и прикреплена к обоим концам рамки внутри принтера. Без этой ленты каретка будет ударяться о бок принтера при включении.
Шаг 1

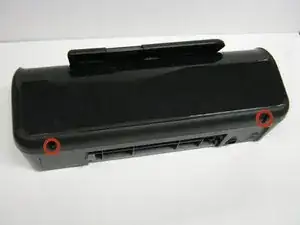

Удалите два винта Torx #10 длиной 14.0 мм с задней стороны.
Шаг 2
Разместите принтер на спине.

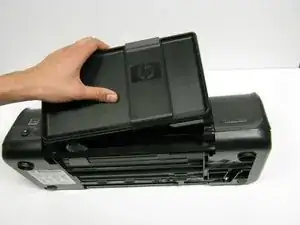

Возьмитесь за лоток для бумаги правой рукой и потяните его влево и вверх.
Шаг 3
Откройте переднюю панель доступа, подняв ее сверху.
Как и с лотком для бумаги, возьмитесь за правую сторону и потяните влево и вверх.
Шаг 4

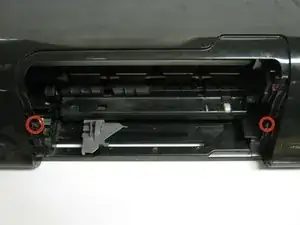

Выньте два винта Torx #10 длиной 14.0 мм с передней стороны.

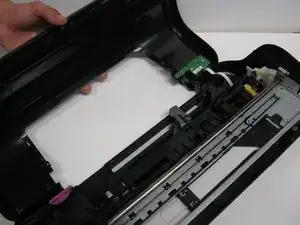

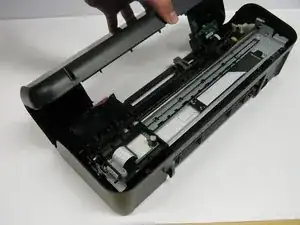

Осторожно поднимите переднюю крышку.
Не поднимайте ее резко. К ней будет прикреплена лента.
Шаг 5

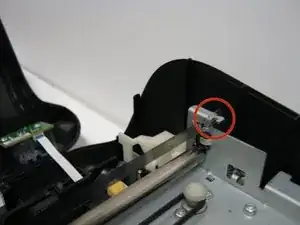

Смотрят на принтер с前и, осторожно отцепите энкодерную ленту с левой стороны.
Потяните ленту влево и немного надавите, чтобы отцепить ее.

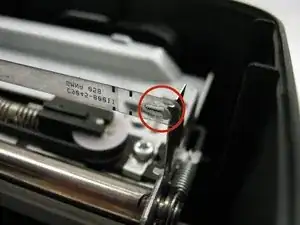

Проведите ту же процедуру с правой стороны, потянув вправо и немного надавив.

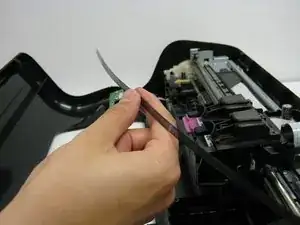

Полностью выньте ленту из держателя картриджа.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
