Замена защитного кожуха принтера HP Deskjet D1660
Этот гид поможет заменить защитный кожух, который скрыт под металлической рамой. Он защищает шестерни от загрязнения и накопления пыли, что может повлиять на производительность принтера.
Шаг 1
Удалите два винта Torx #10 длиной 14,0 мм на задней панели.
Шаг 2
Положите принтер на спину.
Возьмите бумажный лоток за правую сторону и потяните его влево и вверх.
Шаг 3
Откройте переднюю панель доступа, приподняв её сверху.
Так же, как и бумажный лоток, возьмите её за правую сторону и потяните влево и вверх.
Шаг 4
Выньте два винта Torx #10 длиной 14,0 мм на передней панели.
Осторожно поднимите переднюю крышку.
Не поднимайте её резко. Шнур будет прикреплен к ней.
Шаг 5

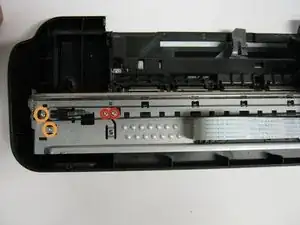

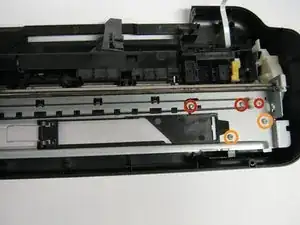

Снимите пять винтов Torx #10 длиной 13,0 мм, расположенных на верхней части рамы.
Удалите четыре меньших винта Torx #10 длиной 9,0 мм.
Шаг 6

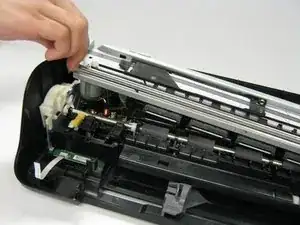

Осторожно поднимите направляющую, так как шнур и мотор будут подключены к нижней части принтера.
Теперь отсоедините белый шнур и провода, аккуратно приподняв их.
Шаг 7

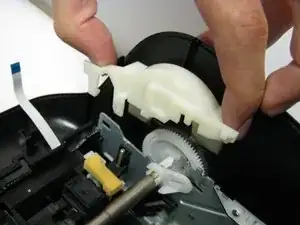

Защитный кожух будет находиться с левой стороны принтера.
Возьмите пластиковый кожух и поднимите его вверх.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
