Разборка HP Deskjet 930c для очистки резервуара отходов чернил

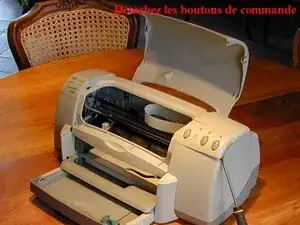

Осторожно подденьте крышку платы кнопок плоской отверткой.

Отключите и снимите плату кнопок.

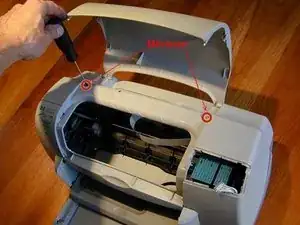

Удалите два винта, фиксирующие верхнюю часть принтера, с помощью отвертки Torx Security TR8.

Снимите крышку принтера.

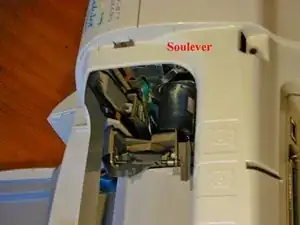

Нажмите на показанный язычок, чтобы снять верхний пластиковый узел принтера.

Снимать крышку отсека картриджей необязательно. Хотя снятие крышки упрощает работу, этот шаг не обязателен.

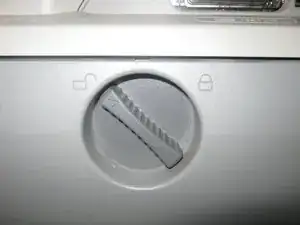

Снимите дверцу для извлечения застрявшей бумаги, повернув ручку из положения «заблокировано» в положение «разблокировано».

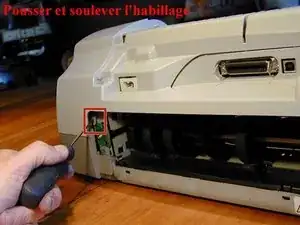

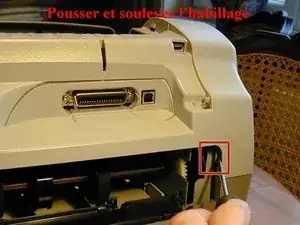

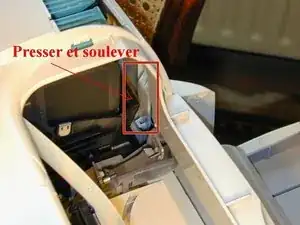

Нажмите и приподнимите показанные защёлки плоской отверткой.

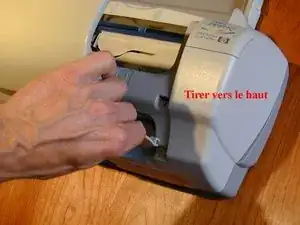

Снимите верхнюю крышку с принтера.

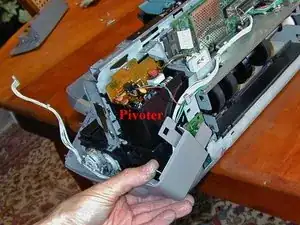

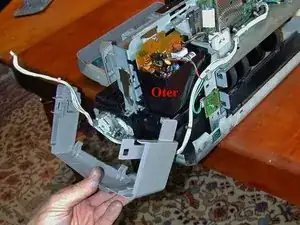

Отстегните и снимите боковую крышку с помощью отвертки Torx Security TR8.

Снимите пластиковый корпус с усилием; отвертка Torx Security TR8 может помочь в этом.

Снимите пластиковую деталь, закрывающую мотор, управляющий механизмом сбора отработанных чернил.

Отключите разъём мотора.

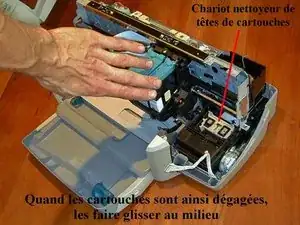

При отсоединённом моторе переместите каретку картриджей в середину принтера.

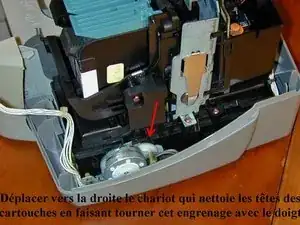

Если каретка застряла, вы можете прокрутить зубчатый механизм пальцем.

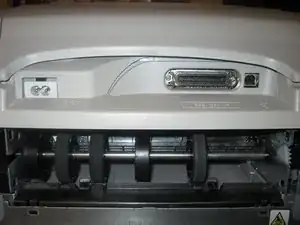

Удалите четыре винта с задней панели.

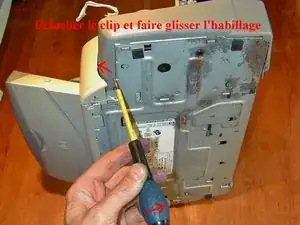

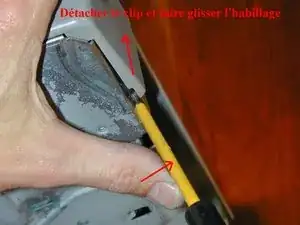

Нажмите на зажим, отмеченный красным.

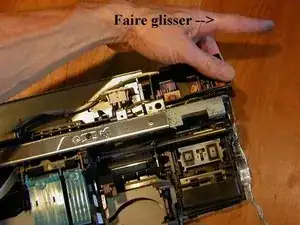

Сдвиньте его вправо.

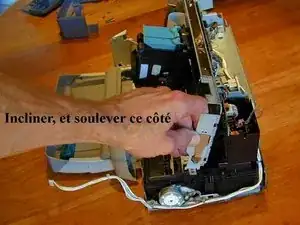

Поднимите и снимите эту боковую часть.

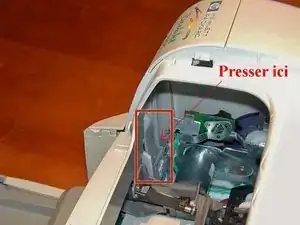

Нажмите в месте, отмеченном стрелкой, и приподнимите резервуар для отработанных чернил.

Снимите мотор и промойте его под сильной струёй воды.
