Ремонт подачи бумаги принтера Hp Deskjet Ink Advantage 1515. Замена

Отключите принтер от источника питания и откройте крышку копира/сканера.

Вы увидите четыре винта по краям. Открутите их необходимым инструментом.

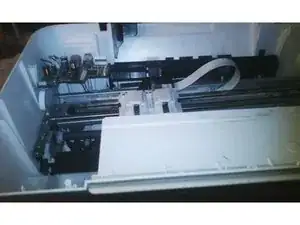

Осторожно поднимите верхнюю часть принтера. Поднимите сначала заднюю часть рядом с лотком для бумаги, чтобы раскрыть внутренности принтера.

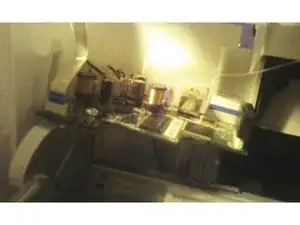

Медленно отсоедините кабели, которые соединены с материнской платой и датчиком.

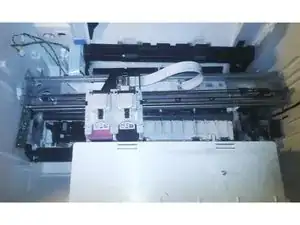

Теперь отсоедините все другие кабели, подключенные к материнской плате, как показано.

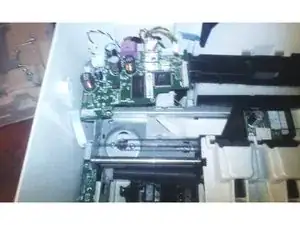

Открутите материнскую плату, сняв три винта.

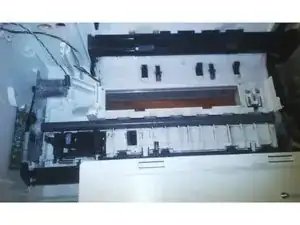

Открутите три винта: один сверху с левой стороны и два, которые находятся посередине перемещения картриджа.

Снимите его, чтобы открыть доступ к кабелям.

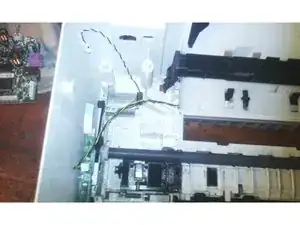

Как видно, в данном случае у моего принтера повреждены кабели. Желтые, зеленые и черные кабели повреждены.

Замените кабели. Также важно проверить кабель датчика.

После замены поврежденных кабелей соберите ваш принтер, начиная с направляющей принтера.

Затяните его на месте.

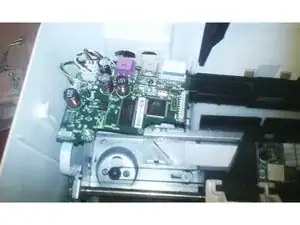

Плотно прикрепите материнскую плату.

Убедитесь, что все на месте.

Ваш принтер должен работать исправно.
