Замена подсветки сканера HP Deskjet F4480
Если принтер HP Deskjet перестал выполнять качественное сканирование или копирование, и вы уже проверили, что стекло сканера чистое и отсутствуют другие проблемы, возможно, потребуется заменить внутри принтера планку/подсветку сканера. Эта деталь — датчик, который освещает и фиксирует изображение документа, который вы пытаетесь отсканировать или скопировать. Шаги по демонтажу этой детали приведены в следующем руководстве.
Шаг 1
Откройте переднюю панель доступа, вставив палец в передний зазор и аккуратно потянув.
Шаг 2
Откройте защитную крышку, закрывающую стекло. Нажмите легко у основания панели, чтобы отсоединить крышку от остальной части принтера.
Шаг 3
Удалите четыре винта Torx T10 длиной 9 мм сверху.
Шаг 4
Осторожно снимите верхнюю панель с принтера.
Не рвите и не повредите два кабеля, соединяющие верхнюю крышку с материнской платой.
Шаг 5
Отсоедините два кабеля, удерживая каждый близко к месту их подключения на материнской плате и аккуратно разъединяя.
Шаг 6
Удалите один винт Torx T10 длиной 9 мм с задней части крышки принтера.
Шаг 7
Нажмите наружу на пластиковую защёлку, удерживающую заднюю панель на месте.
Шаг 8
Потяните заднюю панель к себе и отведите её от остальной крышки принтера.
Некоторые ленточные кабели могут по‑прежнему проходить через заднюю панель. Будьте осторожны, чтобы не повредить их — они должны легко выскользнуть.
Шаг 9
Снимите планку сканера с направляющей внутри крышки.
Не пытайтесь отсоединять крупный ленточный кабель. Он не предназначен для снятия с планки сканера. Также не пытайтесь вытащить ленточный кабель из крышки.
Шаг 10

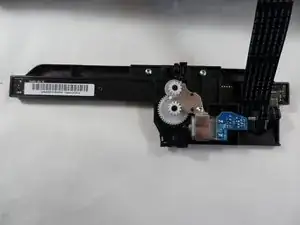

Удалите два винта Torx T10 длиной 9 мм с планки сканера, чтобы освободить подсветку сканера.
Шаг 11

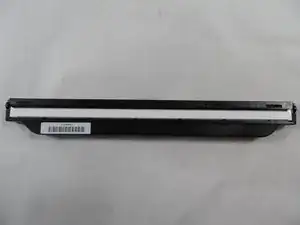

Отсоедините подсветку сканера от остальной части планки сканера.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
