Замена дисплея HP Color LaserJet Pro MFP M277dw
Это руководство по замене дисплея на принтере HP Color LaserJet Pro MFP M277dw. Для выполнения этой замены не требуются какие-либо специальные инструменты или навыки.
Шаг 1

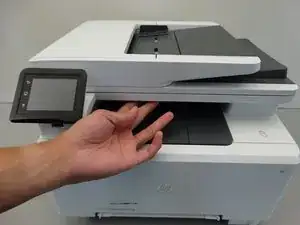

Поднимите верхнюю часть принтера, потянув её вверх.
Шаг 2

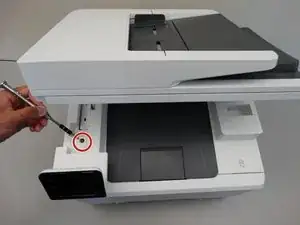

Выверните один винт Philips #2 длиной 15 мм.

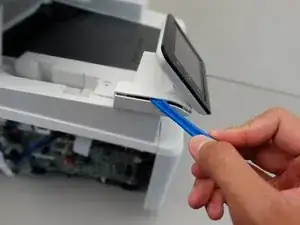

Используйте пластиковый инструмент для вскрытия, чтобы снять верхнюю часть блока дисплея.

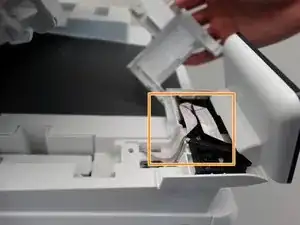

Кабель, соединяющий дисплей с материнской платой, должен быть виден.
Шаг 3

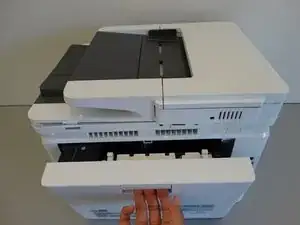

Опустите заднюю панель, потянув её вниз.

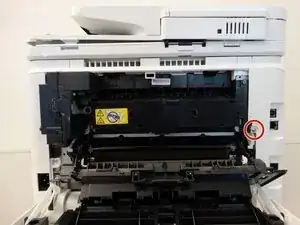

Выверните один винт Philips #2 длиной 10 мм.

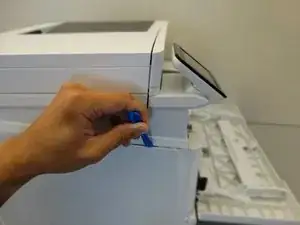

Используйте пластиковый инструмент для вскрытия, чтобы снять левую боковую панель.
Переворачивание принтера на бок упрощает снятие панели и доступ к материнской плате.
Шаг 4

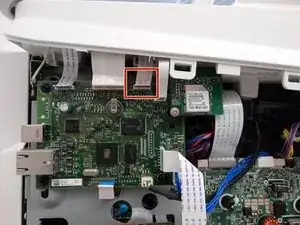

Отключите дисплей от розового кабеля на плате.
Для подключения нового дисплея потребуется протянуть кабель через корпус принтера.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
