Замена валов HP Deskjet D1660
Это руководство поможет заменить небольшие валы, расположенные под кареткой с чернилами. Валы обеспечивают плавную подачу бумаги через принтер и качественную печать.
Шаг 1
Удалите два задних винта Torx #10 длиной 14,0 мм.
Шаг 2
Положите принтер на спину.
Возьмитесь за лоток для бумаги с правой стороны и потяните его влево и вверх.
Шаг 3
Откройте переднюю панель доступа, приподняв её за верхний край.
Аналогично лотку бумаги, держитесь за правую сторону и потяните влево и вверх.
Шаг 4
Выкрутите два передних винта Torx #10 длиной 14,0 мм.
Осторожно поднимите переднюю крышку.
Не поднимайте крышку резко. К ней будет подключена плёнка.
Шаг 5

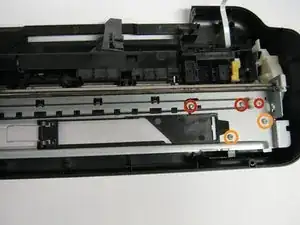

Выкрутите пять винтов Torx #10 длиной 13,0 мм, расположенных сверху на раме.
Выкрутите четыре более коротких винта Torx #10 длиной 9,0 мм.
Шаг 6
Приподнимите крышку двумя руками.

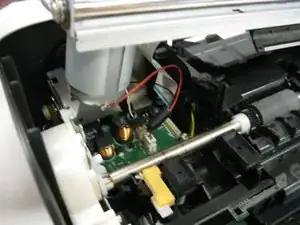

Поднимайте аккуратно, так как к нижней части принтера подключена плёнка и мотор.
Шаг 7

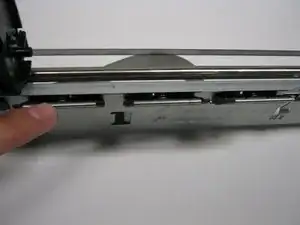

Найдите валы, расположенные на нижней стороне металлической рамы, удерживающей каретку.

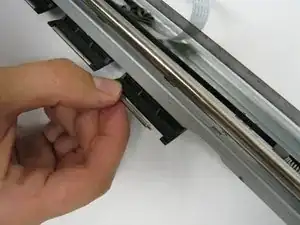

Возьмитесь за валы и снимите их, потянув в одну сторону и приподнимая вверх.
Повторите то же самое для трёх остальных валов.
Завершение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
