Замена микропереключателя мыши Logitech Anywhere MX
Это простая процедура для решения проблемы. Вы можете посмотреть, как разбирается мышь для получения дополнительной помощи.
- Разберите корпус мыши, удерживаемый 4 винтами
- Отпайте и замените микропереключатель
Я нашел 3 различных производителя, которые продают запчасти для замены микропереключателя для Logitech Anywhere. Я только пробовал E-Switch.
- E-Switch TS20100F070S (Digi-Key | Mouser Electronic)
- Omron D2LS (eBay | Digi-Key | Mouser Electronic)
- Kailh MI873101S01 (eBay)
- ZIPPY DA T Type (Оригинальный микропереключатель)
Шаг 1

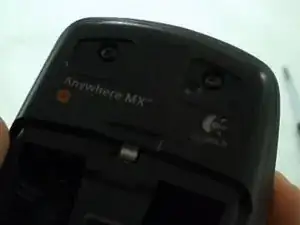

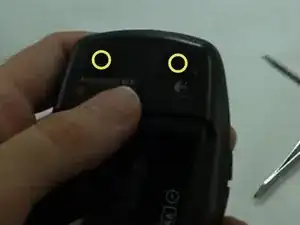

2 винта находятся под наклейками батарейки.
2 винта, по одному под каждым из скользящих подушек под носиком мыши.
Шаг 2

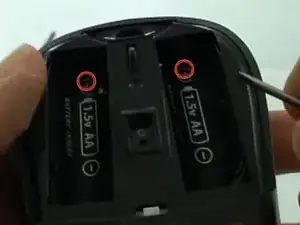

Снимите наклейку батарейки, чтобы открыть 2 винта.
Удалите эти винты с помощью отвертки крестовой.
Шаг 3

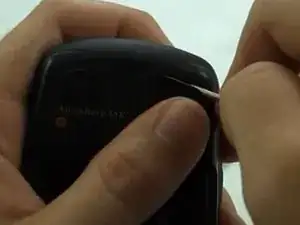

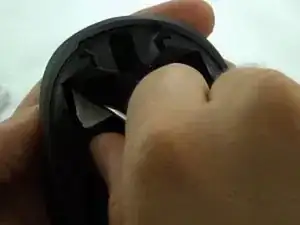

Поднимите край скользящих подушек отверткой.
Удалите эти винты с помощью отвертки крестовой.
Шаг 4

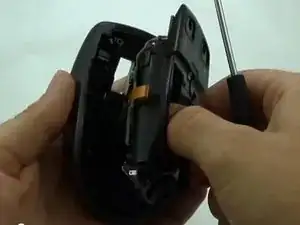

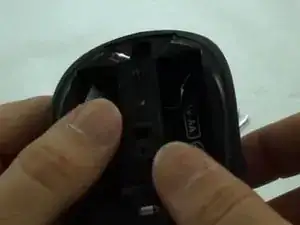

Поднимите верхнюю оболочку от основания. Никакой кабель не соединяет две части.
Шаг 5

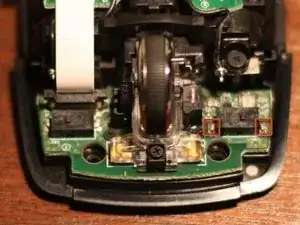

Отпаивайте микропереключатель и замените его новым, E-Switch TS20100F070S. У некоторых возникают проблемы с отпаиванием переключателя. Вы можете, в конце концов, откусить лапку, чтобы удалить переключатель. Как только переключатель будет удален, вы сможете легко удалить табуляцию с пайки.

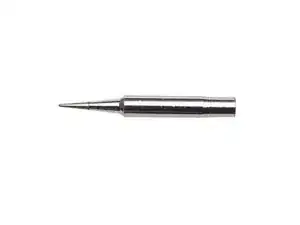

Я использую Weller ST7 0.03" X0.79 mm ST Series Conical Tip для удаления и пайки микропереключателя.
Просто помните, что микропереключатель не имеет полярности. Но разъемы подскажут вам, какая сторона должна быть обращена к вам.
E-Switch TS20100F070S
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
