Замена PCB Epomaker Shadow-X
Печатная плата (PCB) является критически важной частью клавиатуры, отвечающей за регистрацию нажатий клавиш и управление функциональностью светодиодов. Замена PCB может понадобиться, если возникают проблемы с регистрацией клавиш или другими электрическими проблемами. Следуйте этому руководству, чтобы безопасно заменить PCB в вашей Epomaker Shadow-X.
Шаг 1
Выключите клавиатуру и отключите все подключенные кабели.
Поместите клавиатуру на чистое, антистатическое рабочее место и, если возможно, наденьте антистатический браслет.
Шаг 2

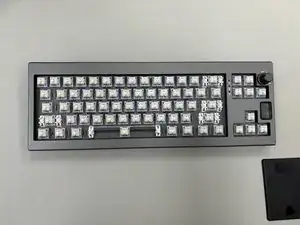

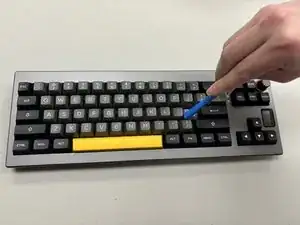

Используйте выталкиватель клавиш, чтобы удалить все клавиши с клавиатуры.

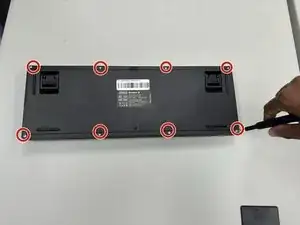

Удалите все восемь шестигранных винтов, которые крепят нижнюю крышку.
Снимите нижнюю крышку.
Шаг 3

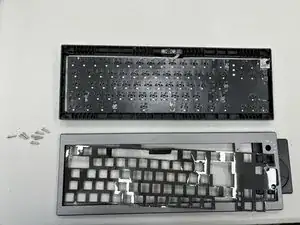

Найдите PCB, которая установлена под платой переключателей.
Отключите любые кабели или разъемы между PCB и другими компонентами.

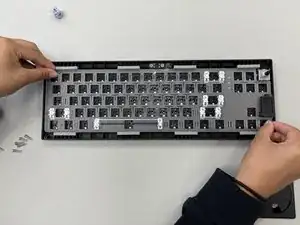

Удалите любые винты или зажимы, крепящие PCB к корпусу клавиатуры. Аккуратно поднимите PCB из корпуса.
Если она держится на клее или остатках, осторожно обойдите края, чтобы освободить ее, не повредив компоненты.
Шаг 4
Установите новую PCB в том же положении в корпусе, выровняв все монтажные отверстия и разъемы.
Заключение
Чтобы собрать устройство обратно, выполните вышеперечисленные шаги в обратном порядке.
Сдайте ваши электронные отходы сертифицированному переработчику R2 или e-Stewards.
Ремонт не прошел по плану? Попробуйте выполнить некоторые базовые рекомендации по устранению неполадок или обратитесь за помощью к нашему сообществу Answers.
