Руководство по разборке Logitech MX Keys

Компьютеры
  1. Снимите резиновые ножки с тыльной стороны:
    Три ножки в верхней части нужны для этого шага, но нижние три вы снимете позже, поэтому лучше снять все шесть одновременно.
  2. Отвинтите три винта за верхними резиновыми ножками:
    В моём случае клей/адгезив их покрывали
  3. Используйте набор iFixit / лопатки, чтобы открыть крышку
  4. Извлеките аккумулятор:
    Отсоедините и снимите, он слабо приклеен к тыльной стороне
  5. Отведите маленький чёрный винт на плате, который зажимает антенный кабель
  6. Отвинтите плату:
    Три довольно больших винта с серебристой шляпкой
  7. Снимите плату
  8. Отсоедините шлейф данных:
    Поднимите клейкую ленту, затем белая часть / разъём откидывается вверх, освобождая кабель
  9. Удалите все серебристые и чёрные винты
  10. Крышка задней панели:
    Начните в левом верхнем углу и поднимайте / тяните очень медленно, пока полностью не снимете её. Она довольно прочная, но клей очень сильный, так что не торопитесь на этом этапе.

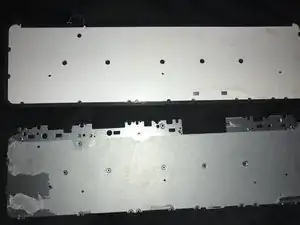

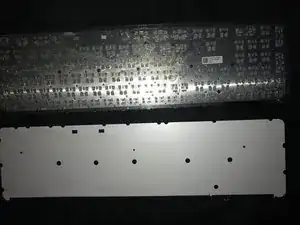

  11. Отвинтите все маленькие чёрные винты и снимите металлическую базовую пластину

Я загрузил фотографии, поэтому при необходимости посмотрите их

Надеюсь, это поможет, и спасибо всем, кто помог

  • Inchness
  • Mike Page
  • Rafael Munoz
  • Kris Rodriguez
  • Chad.Ruei

Шаг 1

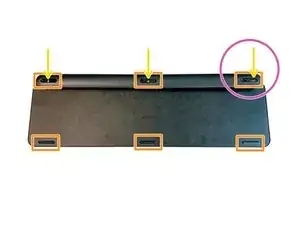

Снимите резиновые ножки с нижней стороны

Три в верхней части необходимы для этого шага, но нижние три мы снимем позже, поэтому лучше снять их все одновременно

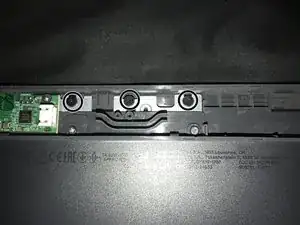

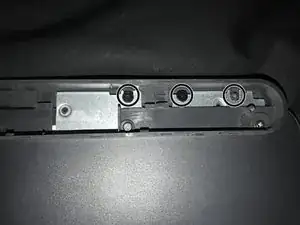

Отвинтите три винта за верхними резиновыми ножками

Обратите внимание, что самый левый винт смещён вправо и не находится по центру

В моём случае клей физически покрывал винты — слегка надавите маленькой крестовой отверткой [PH 0], и вы их обнаружите

Используйте пластиковую лопатку, чтобы снять крышку

Шаг 2

Снимите аккумулятор. Учтите, что он слабо приклеен к нижней стороне.

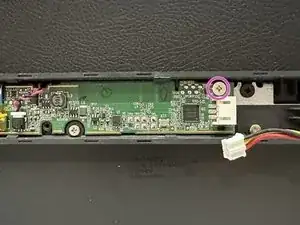

Отвинтите два (слегка больших, серебристых) винта крестообразной формы, которые крепят плату

Отвинтите последний маленький чёрный винт платы в правом верхнем углу

Снимите оранжевую ленту, фиксирующую серийный кабель (отложите в сторону, её нужно будет вернуть при сборке)

Снимите маленький перемычечный разъём с перекрученными красным/чёрным проводами

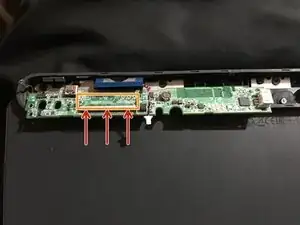

Осторожно отогните серийный разъём (он на петле) и поднимите шлейф данных вверх и в сторону

Снимите плату

Шаг 3

Отвинтите последний винт платы

Шаг 4

Отвинтите все чёрные винты вдоль верхней части (9)

Придётся снять «головную» часть клавиатуры, которая закреплена защёлками. Используйте пластиковый инструмент для помощи. Она должна полностью отделиться от клавиатуры.

Шаг 5

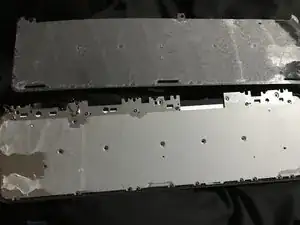

Будьте осторожны при разделении слоёв клавиатуры. Вы можете повредить направляющую подсветки.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
