Разборка трекбола Kensington Slimblade
Этот трекбол имеет очень прочную конструкцию; я использую его в своей работе с 2009 года.
Мне нравится инерция шарика; для перемещения по экрану достаточно легкого движения. Большие кнопки позволяют свободно размещать пальцы. Четыре кнопки программируемые и могут выполнять 6 команд.
При обычном использовании трекбол может загрязняться, но шарик и оптические датчики легко чистятся микрофиброй. Однако, как и у всех мышей, внутренности нельзя очистить без разборки. Недавно я потерял возможность использовать правую кнопку.
Шаг 1

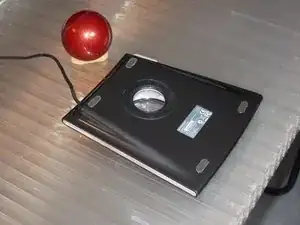

Снимите шарик и переверните основание.

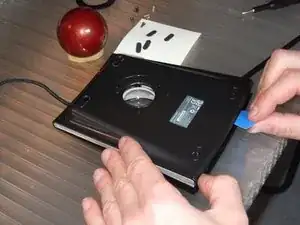

Снимите резиновые ножки, скрывающие 4 винта Phillips (PH1), с помощью лопатки.
Снимите резиновую крышку, скрывающую 3 маленьких винта Phillips (PH0).

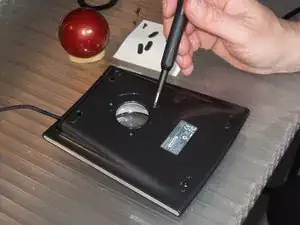

Удалите семь винтов.
Шаг 2

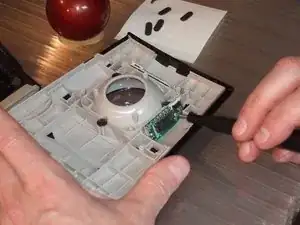

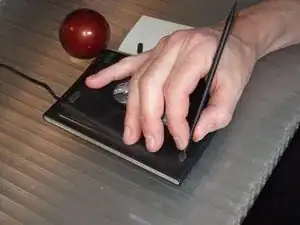

Используя предмет для вскрытия, приподнимите заднюю крышку снизу.

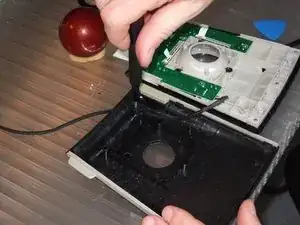

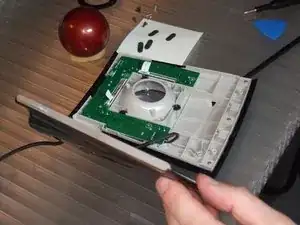

Наклоните заднюю крышку влево, чтобы получить доступ к USB-кабелю, который проходит через канал в задней крышке.

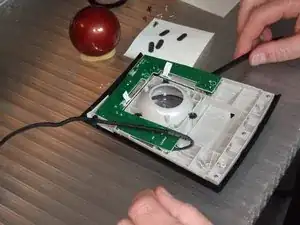

Ослабьте держатель кабеля, чтобы освободить нижний корпус.
Шаг 3

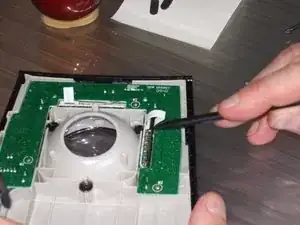

Поднимите зажим разъема ZIF на горизонтальном оптическом датчике.
Удалите кабель из разъема.
Поднимите зажим разъема ZIF на вертикальном оптическом датчике.
Удалите кабель из разъема.

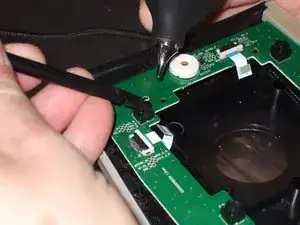

Удалите 3 винта Phillips (PH0), крепящих плату. Они отмечены белыми кругами.
Снимите плату, аккуратно приподняв ее с помощью лопатки. Уложите ее на стабильную поверхность, чтобы очистить микроконтакты.
Шаг 4

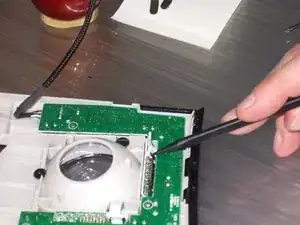

Очистите контакты кнопок, нажимая на них лопаткой и продувая их ручным воздуходувом. Повторяйте десять–двадцать раз для каждого из четырех контактов.

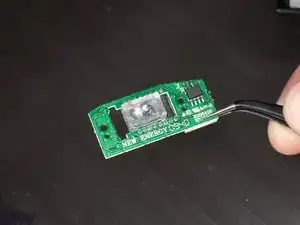

Удалите винты с датчика горизонтального перемещения.
Очистите датчик по мере необходимости. (Этот датчик удивительно чистый.)
Аналогично обработайте датчик вертикального перемещения.
Заключение
Для сборки устройства выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
