Замена кнопки колеса мыши Corsair Vengeance M65

Начнём!

Сначала переверните мышь.

Найдите два винта Torx. Открутите их отверткой T6 Torx. У меня не было T6, поэтому я откручивал их небольшой плоской отвёрткой.

БЕРЕГИТЕСЬ ПЛОСКОЙ ОТВЁРТКОЙ! В качестве альтернативы откройте вручную.

НЕ РАЗВОДИТЕ ПОЛОВИНЫ СЛИШКОМ ШИРОКО — МЕЖДУ НИМИ ПРОКЛАДЫВАЮТСЯ ДЕЛИКАТНЫЕ ЛЕНТОЧНЫЕ КАБЕЛИ!

Нажмите в том месте, на которое я указываю. Оно должно легко отщёлкнуться.

Чтобы открыть вручную: держите M65 так, чтобы USB-кабель свисал вниз, надавите ладонью на верхнюю поверхность M65 вверх, затем поднимите задний край M65 «крючковатыми» пальцами той же руки.

ДЕЙСТВУЙТЕ АККУРАТНО!

Пошевелите переднюю часть мыши и аккуратно потяните верхнюю половину назад.

ПРИПОДНИМИТЕ ВЕРХНЮЮ ПОЛОВИНУ ПРИМЕРНО НА 5 мм!

К верхней и нижней половинам прикреплены ленточный кабель и силовой кабель.

МЕДЛЕННО! Вытащите верхний ленточный кабель из разъёма, пошевеливая его.

По силовому кабелю захватывайте разъём, а не провода. Потяните кабель снизу.

УРА! Вам удалось их разъединить!

Если вы собираетесь идти дальше, делайте это на свой страх и риск. Я не разбирал глубже этого этапа.

Есть два винта, которые фиксируют плату. Один короче другого. КОРОТКИЙ идёт в то место, на которое я указываю. Длинный винт прижимает провод заземления. Отведите провод в сторону при снятии платы.

Я указываю на ленточный кабель, который можно вытянуть. Есть разноцветные провода, вставленные в плату. Пошевелите их, чтобы вынуть. Отведите их в сторону при съёме платы.

Теперь поднимите плату вместе с колесом прокрутки. Возможно, есть дополнительные винты, которые крепят металл к пластике — открутите их при необходимости.

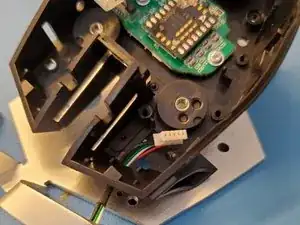

Боковые части разбираются. Чтобы снять панели, нужно вынуть основную плату. Слева два защёлки, справа четыре. Слева также два винта, фиксирующие панель к корпусу.

Замена этой кнопки требует пайки. Рекомендуется наконечник паяльника «игольчатого» типа, чтобы протолкнуть выводы сломанной кнопки через плату.

См. это руководство для начальной разборки. Я продолжу с того места, где остановился Бретт.

Вам потребуется купить заменяющую кнопку (Digi-Key — EG4414-ND). Но перед покупкой разберите мышь и убедитесь, что проблема именно в кнопке, а не в чём-то другом.

Кнопка, которую я купил, подходит и работает, но её легко случайно нажать. Ищите кнопку того же размера, но с большим усилием срабатывания (указано в даташите).

Необходимые инструменты:

мультиметр (для подтверждения неисправности кнопки)

паяльник, припой, флюс, оплетка, изопропиловый спирт

отвёртки нужных размеров

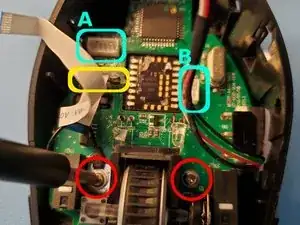

Циановые разъёмы: аккуратно пошевелите, пока сборка проводов не освободится. НЕ тяните за провода, захватывайте пластиковый разъём!

Жёлтый разъём: аккуратно поднимите чёрную защёлку прямо вверх (~2 мм), затем ленточный кабель должен сойти без усилий.

Вы могли заметить следы горячего клея на этом разъёме. Я повредил одну сторону разъёма при разборке. Эти фотографии сделаны при сборке, и я использовал горячий клей, чтобы зафиксировать ленточный кабель.

Красный: открутите

Требуется некоторое вращение и изменение угла, чтобы вынуть плату. Действуйте аккуратно и медленно.

Громкий сигнал на видео!

Используйте мультиметр для проверки целостности переключателя. При нажатии контакты должны соединяться (мультиметр покажет очень малое сопротивление и подаст звуковой сигнал).

Я показываю тест переключателя после его снятия с платы. Это НЕ обязательно! Вы можете протестировать переключатель до выпаивания с платы.

Видео часть A: показывает, как должен работать исправный переключатель.

Видео часть B: показывает, что сломанный переключатель не реагирует на нажатие.

Ориентация нового переключателя НЕ имеет значения.

Необходимые материалы:

припой

флюс

оплетка для припоя

паяльник с тонким наконечником

Кнопка заменена! Можно собирать мышь обратно. Я полностью разобрал корпус перед глубокой чисткой мыши.

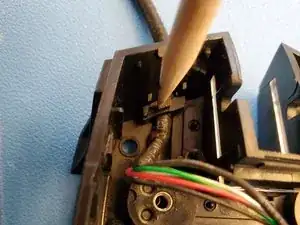

Держите мышь в одной руке и нажмите указательным пальцем на резиновый разъём (показан).

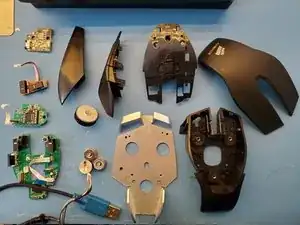

все части — полная разборка

возможно, пришло время тщательно очистить мышь, если Вы пользовались ею достаточно долго и кнопка сломалась. Я замачивал все неэлектрические компоненты и крепления в мыльной воде, затем протирал мягкой тканью, ополаскивал и сушил.
